Что нужно знать для выполнения грамотной обратной засыпки фундамента

Технологический процесс строительства опорной части дома включает множество различных процессов. Рассмотрим, что такое обратная засыпка фундамента. Ознакомимся с особенностями технологии заполнения траншей с котлованом, выбором используемого материала. Читайте до конца и Вы узнаете, какие нюансы необходимо учесть по отношению к дренажным каналам и трубопроводам, которые прокладываются вдоль основания здания.

Что нужно знать для выполнения грамотной обратной засыпки фундамента

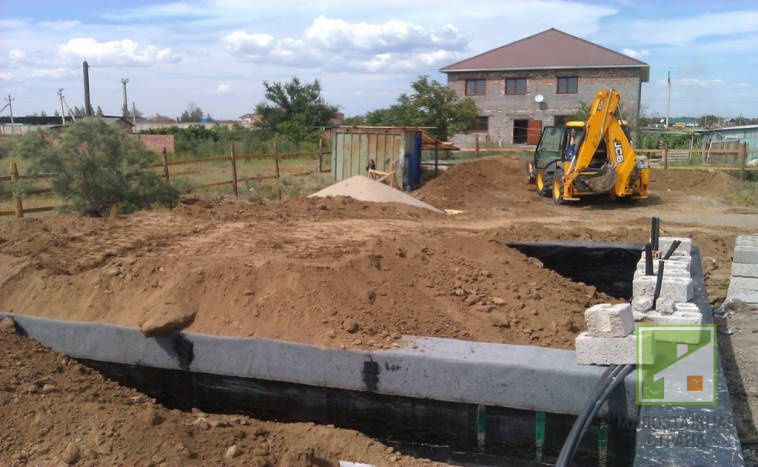

Обратная засыпка котлована под фундамент

Техническое описание

Возведение монолитного фундамента (особенно ленточного) предполагает обустройство посадочного места. Это траншея либо котлован с заглублением до проектной точки. Дно по технологии максимально уплотняется, чтобы железобетонная конструкция не проседала под собственным весом и нагрузкой со стороны строения. Однако для долговечности фундаментного элемента здания также необходимы защита от воды и сезонного поведения грунта, в слои которого было выполнено погружение монолита.

Одно из необходимых защитных мероприятий – это обратная засыпка пазух траншеи и котлована. Иначе участки, которые остаются незаполненными армированным бетоном, называются пазухами. Для правильного выполнения работ в 1987 году был разработан и утвержден отдельный регламент СНиП 3.02.01.

Функциональность засыпки

В изучении правил устройства обратной засыпки не было бы нужды, если бы возведение бетонного фундамента проводилось без дополнительных работ. Однако грунт не может быть опалубкой для конструкций и способствует разрушению искусственного камня при прямом контакте. Как результат, возникает необходимость в расширении траншеи либо котлована.

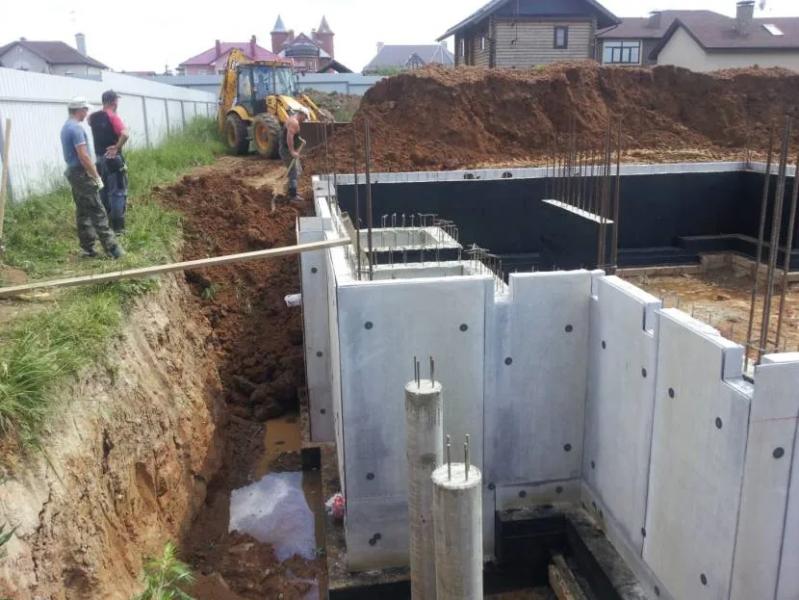

Что нужно знать для выполнения грамотной обратной засыпки фундамента

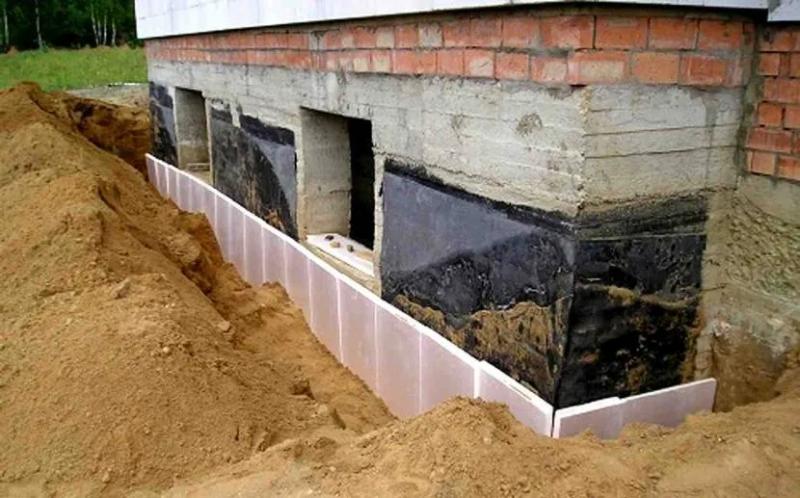

Траншея для проведения защитных мер по отношению к фундаменту

Обосновано это следующим:

  1. Опалубка. Для фундамента с малым заглублением достаточно сформировать пазухи котлована шириной 150-200 мм. Этого хватит, чтобы демонтировать съемную опалубку и не разрушить при этом стенки траншеи.
  2. Изоляция. Свободное пространство позволяет упростить устройство гидроизоляции и утепления вертикальных частей фундамента. При этом не имеет значения тип материалов: обмазочные, рулонные либо плитные. Доступа в 300 мм достаточно, чтобы произвести монтаж рубероида с помощью газовой горелки или просверлить перфоратором отверстия для фиксации жесткой теплоизоляции.
  3. Дренаж. Каналы для отвода дождевой, талой или грунтовой воды от засыпки пазух котлована, фундамента служат в качестве дополнительной защиты монолита от агрессивной среды. Дополнительно они не позволяют скапливаться лужам на обслуживаемой территории.

Что нужно знать для выполнения грамотной обратной засыпки фундамента

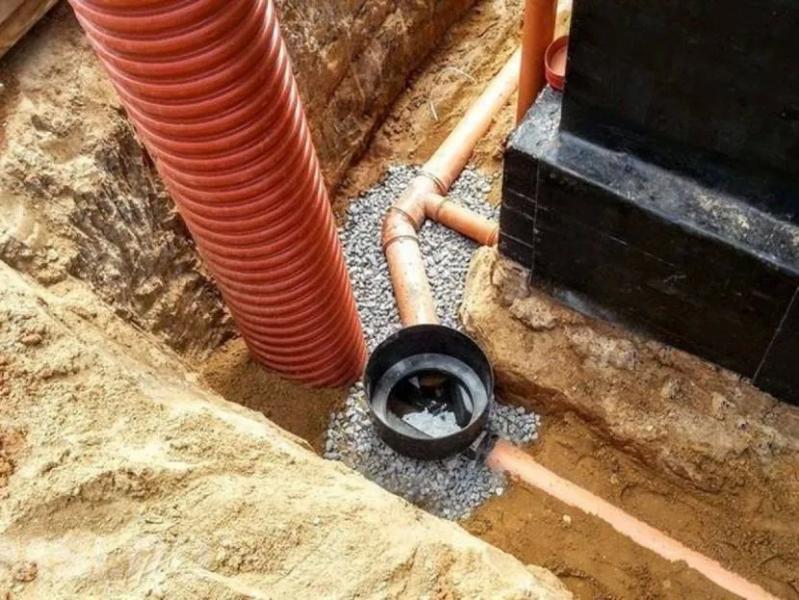

Устройство дренажной системы с трубопроводом

Примечателен и тот факт, что создание свободного пространства вдоль монолита способствует ускорению процесса схватывания бетона. Если сравнивать с закрытыми формами, то разница достигает 10-20 %. Если тот же процесс будет происходить с грунтом в пазухах, то под давлением земли из-за относительно длительного отверждения может начаться разрушение фундамента.

Время проведения

По технологии обратная засыпка пазух котлована и траншей проводится после достаточного набора прочности бетонного раствора. Показатель близок к ¾ от проектируемого минимума. В оптимальных условиях для этого достаточно 14 дней.

Единственное исключение, которое допускает сокращение сроков – дождливая погода. В таком случае повышается риск вымывания цемента из свежего монолита и минеральной подушки. Решением является заполнение пазух и устройство черновой отмостки. Главное здесь не переусердствовать с уплотнением грунта, чтобы исключить деформацию и повреждение залитого фундамента.

Что нужно знать для выполнения грамотной обратной засыпки фундамента

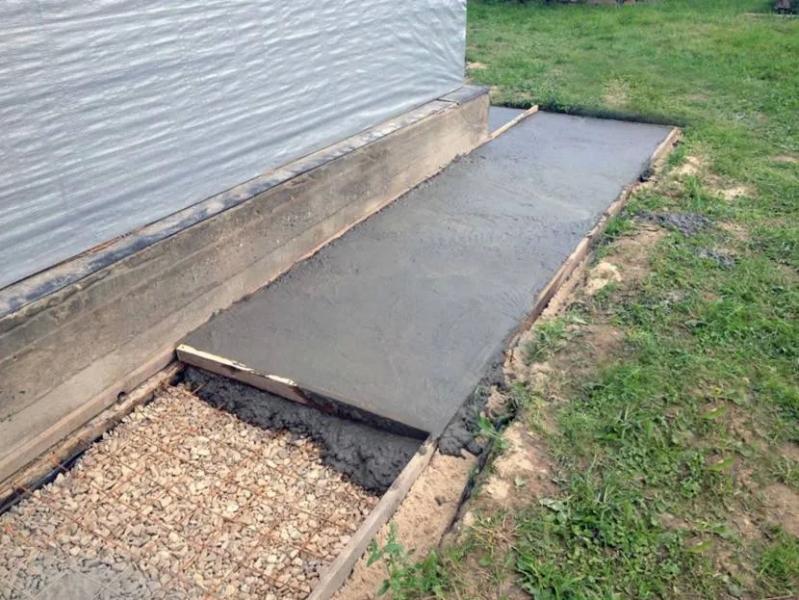

Заливка бетонной отмостки вдоль фундамента

Используемые материалы

Для обратной отсыпки фундамента чаще применяется родной грунт, песок и глина. Однозначного предпочтения тому или иному варианту у мастеров нет, так как каждый случай должен рассматриваться отдельно. Главное – исключить повреждение гидроизоляции остроконечными камнями и не допустить присутствие органики. Она из-за гниения будет образовывать ненужные пустоты.

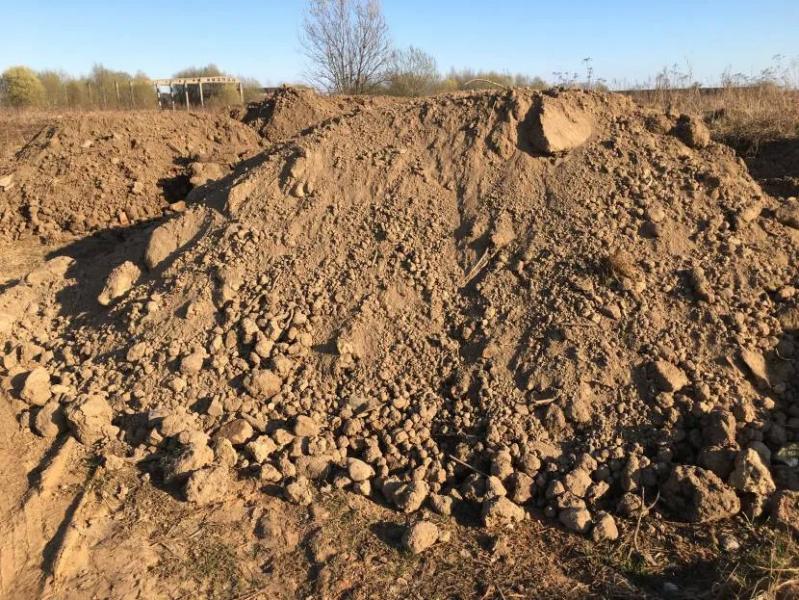

Родной грунт

Самое распространенное решение – обратная засыпка ранее вынутого грунта без учета плодородной земли. Это самый простой и бюджетный вариант, оптимальный для создания однородной площадки с общей территорией вокруг здания. Так снижается риск возникновения затоплений на отдельных участках. Если пазухи сделаны узкими, то дно часто засыпается небольшим слоем мелкого гравия с песком.

Что нужно знать для выполнения грамотной обратной засыпки фундамента

Смотрите также:
Каталог компаний, что специализируются на ремонте фундаментов любой сложности

Песок

Здесь сразу стоит отметить рекомендацию по использованию овражного песка. Это материал, который был добыт из подпочвенных слоев. Речной и карьерный аналог промыт водами, а в грунтовом наблюдается более высокое содержание глины, металла и минералов. Они способствуют образованию большего количества связей, которые положительно сказываются на плотности массы.

Что нужно знать для выполнения грамотной обратной засыпки фундамента

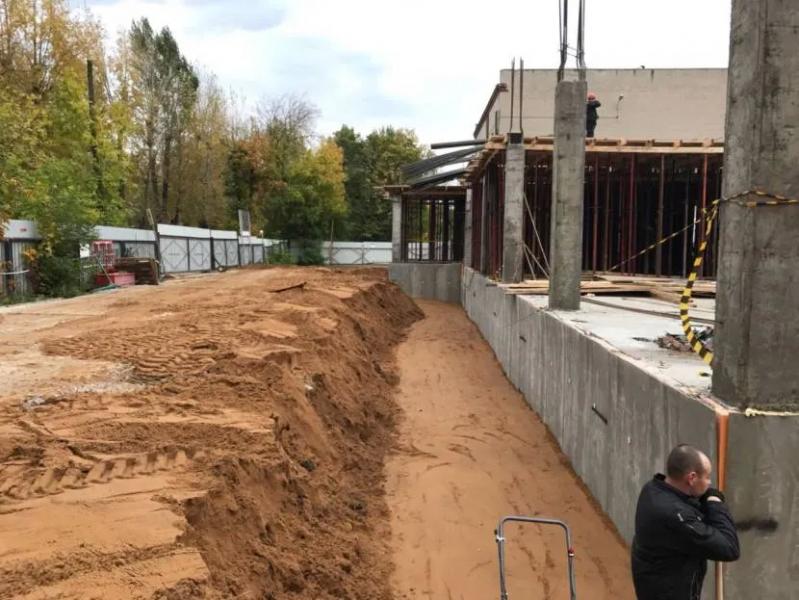

Заполнение пазух котлована песком

Среди плюсов использования песка для обратной засыпки котлована и траншей выделяется следующее:

  1. Водопроницаемость. В условиях организации дренажных каналов и устройства наклонной отмостки фундамент будет окружен сухим песком. Здесь вода не задерживается, поэтому исключаются подтопления и пучение грунта.
  2. Усадка. При правильном уплотнении песок со временем не будет проседать. Это важный момент для создания надежного «короба» для фундамента по бокам.
  3. Мелкая фракция. Чем меньше размер зерен подсыпки, тем проще сформировать плотную массу. Главное – правильно подготовить смесь, выполнить трамбование.

К недостаткам можно отнести только хорошую пропускную способность. Если не соблюсти технологию обратной отсыпки, отказаться от отмостки и дренажа, то зернистая масса с водой будет оказывать существенное влияние на гидроизоляцию и состояние подушки под фундаментом. Также такой балласт окажется подвергнутым вымыванию грунтовыми водами.

ПГС

Альтернативой песку является песчано-гравийная засыпка пазух фундамента (рекомендуемые пропорции компонентов 60 к 40).

Что нужно знать для выполнения грамотной обратной засыпки фундамента

Песчано-гравийная смесь

Многие специалисты считают этот вариант более рациональным. Здесь без глины и прочих соединений в результате получается нужная масса по прочности и надежности. Смесь с мелкофракционным гравием легко поддается уплотнению. Разница заключается только в оптимальной толщине одного слоя для трамбования: 400-500 мм против 700 мм в случае с однокомпонентным материалом.

ЧИТАТЬ ТАКЖЕ:  Бутовый фундамент – основание для дома из природного камня и цемента

Глина

Здесь подразумевается использование сырья не в чистом виде, а в виде правильно подготовленной смеси с добавлением песка (примерно 5-7 %). Для нее применяются тощая глина, которая обладает пропускной способностью, но низким водопоглощением. Такая масса актуальна для каменистой местности или с низким уровнем грунтовых вод.

Обратная засыпка глиной – хорошее решение для формирования надежного барьера от влаги, что важно для фундамента и его подосновы. Эффективным также будет организация верхнего слоя толщиной 150-200 мм из жирной глины. Она не будет пропускать в пазухи талую и дождевую воду. Но для ее отвода понадобятся дренажные каналы.

Что нужно знать для выполнения грамотной обратной засыпки фундамента

Смесь с глиной для обратной отсыпки фундамента

Бут

Бутовый камень нередко применяется для возведения фундаментов малоэтажных домов. Здесь главные достоинства заключаются в высокой прочности, стойкости к агрессивным условиям эксплуатации. Для исключения пустот в каменной закладке дополнительно используется песок и гравий различной фракции. Чтобы мелкие зерна не вымывались со временем, вдоль траншей обязательно проводятся дренажные каналы, вдоль цоколя делается отмостка с выступом за пределы кровельного карниза на 100-300 мм.

Видео описание

В видео специалист объясняет детально когда лучше использовать песок или глину для обратной засыпки наружных и внутренних пазух:

Техническая важность плотности и влажности

Для заполнения пазух применяется материал только с естественной влажностью грунта. Массу с высоким содержанием дождевой воды просушивают путем рыхления и переворачивания, а сухую размачивают. Во втором случае специалисты используют не воду, а цементное молочко (жидкая смесь белесого оттенка). Показатель влажности песка, непучинистого грунта для обратной засыпки может незначительно превышать 12 %, для родного грунта, глины и ПГС предел – 20 %.

Что нужно знать для выполнения грамотной обратной засыпки фундамента

Замешивание цементного молочка вручную

От плотности обратной засыпки зависит не только надежность создаваемой «коробки», но качество подосновы для бетонной отмостки. Если она будет проседать, то появятся разрушения. А значит в засыпку будет проникать вода, что негативно скажется на фундаменте и подушке.

Технологический процесс

Добиться высокого показателя плотности обратной засыпки пазух можно только поэтапным трамбованием отдельных прослоек. Так можно будет исключить вероятность естественной усадки и под давлением бетонной отмостки. Также рекомендуется выполнять работу с применением механического инструмента.

Так как влажность материала имеет важное значение, дно траншеи также должно быть без воды. Ее нужно откачать, а землю уплотнить. Далее выполняется обратная засыпка. Рекомендуемые слои для ручного уплотнения материалов не должны превышать 300 мм, для машинного выглядят так:

  • песок – до 700 мм;
  • супесь и суглинок – до 600 мм;
  • глина – до 500 мм;
  • пгс – до 200 мм.

Трамбовка первого слоя обратной отсыпки выполняется с расчетом получения плотности в пределах 70 % от планируемой. Далее показатель увеличивается. Каждый предыдущий слой нужно перекрывать по площади примерно на ⅓ площадки машинки.

Что нужно знать для выполнения грамотной обратной засыпки фундамента

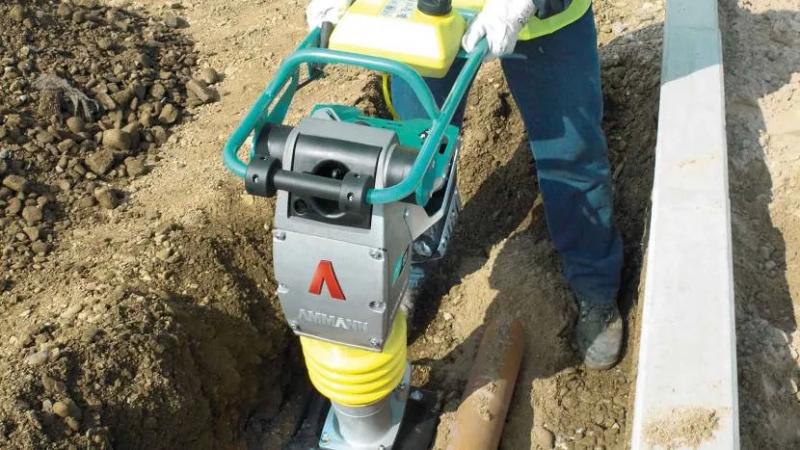

Механическое трамбование нижнего слоя отсыпки

Если ширина пазухи не превышает 200 мм, то вдоль фундамента уплотнение массы лучше выполнять ногами. Так будет исключено повреждение утеплителя и гидроизоляции фундамента. Здесь по завершению работ важно в ближайшее время сделать отмостку, чтобы не допустить попадание влаги в менее плотные участки засыпки.

Если внутри здания планируется устройство подпольного помещения, то обратную засыпку ленточного фундамента можно не делать. Либо выполнить частичную. В остальных случаях монолит «заключается в коробку» одновременно с двух сторон. Уровень заполнения пространства ограничивается продухами (лучше ниже на 200-300 мм) или цокольными перекрытиями. Здесь материал отсыпки может служить в качестве подосновы под бетонную черновую стяжку.

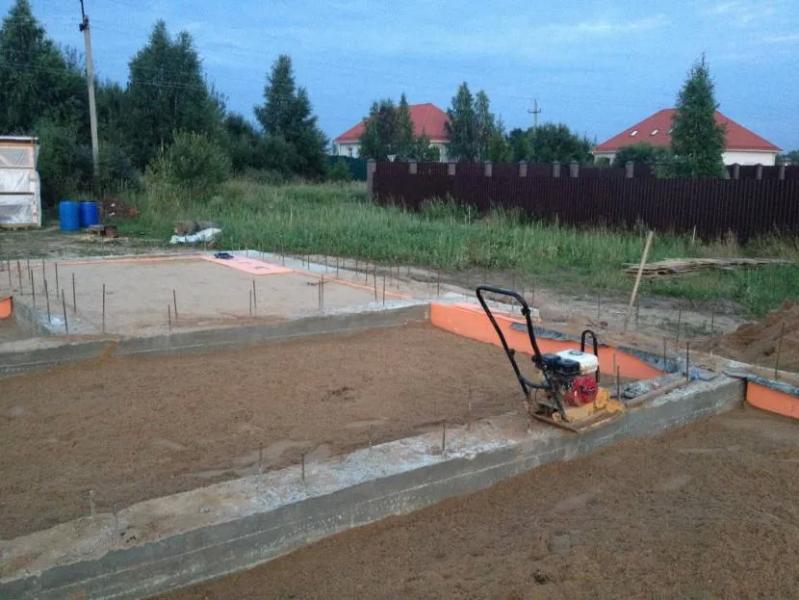

Что нужно знать для выполнения грамотной обратной засыпки фундамента

Засыпка внутренней части котлована

Дренаж

Устройство дренажного канала выполняется до засыпки пазух. Это позволит избежать заводнения дна траншей с котлованами. Дополнительно система способствует снижению уровня пучения грунта для обратной засыпки, уменьшить воздействие грунтовых вод на фундамент, «коробку» и подоснову в целом.

Для заполнения канала, как правило, применяется гравий крупного размера. В качестве основы устраивается плотная песчано-гравийная подушка. Стенки и подоснова накрываются геотекстилем.

Инженерные коммуникации

Нередко в траншеи прокладываются трубы. Перед монтажом магистралей дно нужно засыпать гравием (100 мм) и уплотненным песком (300-400 мм). После тестирования исправный трубопровод закрывают песчаной «рубашкой» слоем около 300 мм. Далее делается обратная засыпка пазух фундамента по технологии.

Видео описание

В этом видео представлен блиц-вебинар на тему «принцип обратной засыпки»: что это, чем делать, какие особенности:

Видео описание

В видео представлено решение для каркасного дома: единовременная заливка ленточного фундамента и плиты по обратной засыпке внутренней части котлована песком:

Коротко о главном

Обратная засыпка – это заполнение траншей или котлованов под фундамент.

Пустоты под засыпку иначе называются пазухами.

Обратная засыпка может отсутствовать или быть частично выполненной внутри ленточного фундамента, если под полом планируется устройство подвала, гаража или иного помещения.

Материалом для отсыпки могут быть ранее выкопанный грунт без плодородной почвы, песок, глина, смесь песка с гравием или бутовый камень с той же смесью.

Предельные значения влажности засыпки находятся в пределах от 12 до 20 % в зависимости от состава.

Плотность материала должна быть равна 95-98 % от изначального показателя.

Чтобы получить максимально плотный результат, трамбование выполняется послойно с давлением от 70 % с постепенным увеличением.

В завершение поверх засыпки заливается бетонная отмостка.

Дренажный канал лучше создавать до обратной засыпки, чтобы избежать затопления пазух.

Трубные коммуникации в котловане протягиваются поверх минеральной подушки и накрываются плотным слоем песка (порядка 300 мм).
