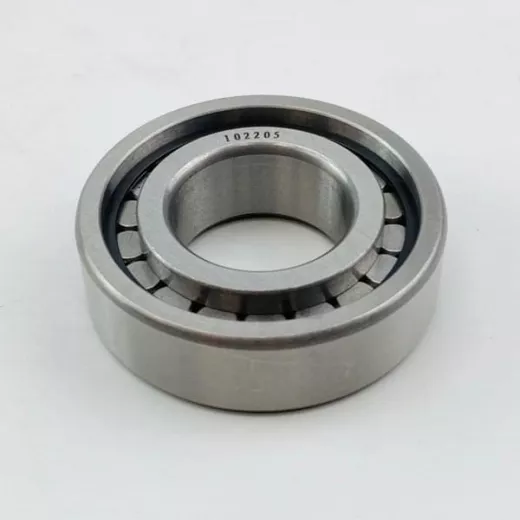

Цилиндрический подшипник: устройство, применение и выбор

Цилиндрический подшипник — это один из самых распространённых и востребованных типов опорных элементов в современной технике. Его конструкция, основанная на простом, но эффективном принципе, позволяет выдерживать значительные радиальные нагрузки, обеспечивая при этом высокую точность и долговечность работы механизмов. В этой статье мы подробно рассмотрим устройство цилиндрических подшипников, их разновидности, области применения, а также дадим рекомендации по выбору и эксплуатации.

1. Устройство и принцип работы

Основу конструкции любого цилиндрического подшипника качения составляют четыре ключевых элемента:

1. Наружное кольцо. Жёсткая обойма с дорожкой качения на внутренней поверхности.
2. Внутреннее кольцо. Жёсткая обойма с дорожкой качения на внешней поверхности. Внутреннее кольцо насаживается на вал.
3. Тела качения. В данном типе подшипника это короткие цилиндры (ролики). В отличие от шариковых подшипников, здесь происходит линейный контакт ролика с дорожкой, а не точечный.
4. Сепаратор (клетка). Деталь, которая удерживает тела качения на равном расстоянии друг от друга, направляет их движение и предотвращает трение между ними.

Принцип работы заключается в преобразовании трения скольжения между валом и корпусом в трение качения. Цилиндрические ролики катятся по дорожкам качения колец, что обеспечивает минимальное сопротивление вращению. Главная особенность этого типа — тела качения имеют большую длину по сравнению с диаметром, что позволяет эффективно распределять нагрузку по большой площади контакта.

2. Основные преимущества цилиндрических подшипников

Популярность этих изделий обусловлена их уникальными эксплуатационными характеристиками:

• Высокая радиальная грузоподъёмность. Благодаря линейному контакту цилиндрические подшипники способны выдерживать гораздо большие радиальные нагрузки, чем шариковые аналоги тех же габаритов.
• Высокая точность вращения. Жёсткая конструкция и отсутствие осевого смещения (в однорядных исполнениях) обеспечивают минимальные биения и высокую соосность.
• Раздельный монтаж. Наружное и внутреннее кольца могут устанавливаться отдельно. Это значительно упрощает монтаж и демонтаж, особенно в труднодоступных местах.
• Высокая скорость вращения. При правильной смазке и наличии сепаратора из лёгких материалов (латунь, полимеры) такие подшипники могут работать на высоких скоростях.
• Долговечность. Конструкция устойчива к износу при условии правильной смазки и защиты от загрязнений.

3. Классификация и разновидности

Существует множество модификаций цилиндрических подшипников, каждая из которых предназначена для решения конкретных инженерных задач.

По количеству рядов тел качения:

• Однорядные. Самый распространённый тип. Обеспечивают восприятие высоких радиальных нагрузок. Не фиксируют вал в осевом направлении (он может перемещаться вдоль оси).
• Двухрядные. Имеют два комплекта роликов. Обладают ещё большей грузоподъёмностью и жёсткостью. Часто используются в мощных редукторах и прокатных станах.
• Многорядные (четырёхрядные). Применяются в самых тяжёлых условиях, например, в опорах валков прокатных станов металлургических заводов.

По наличию бортов на кольцах (фиксация):

Это ключевое различие в маркировке (согласно ГОСТ или ISO). Борта (фланцы) на кольцах ограничивают осевое перемещение роликов и самого вала.

• Тип NU. Без бортов на наружном кольце, с двумя бортами на внутреннем. Вал может перемещаться в осевом направлении относительно корпуса в обе стороны.
• Тип N. Без бортов на внутреннем кольце, с двумя бортами на наружном. Корпус может перемещаться относительно вала.
• Тип NJ. С одним бортом на наружном кольце. Фиксирует вал от осевого смещения в одну сторону.
• Тип NUP. С одним бортом на наружном кольце и одним свободным (плавающим) бортом на внутреннем. Обеспечивает осевую фиксацию вала в обе стороны.
• Тип NFP / HJ. С тремя бортами (один на внутреннем и два на наружном кольце). Также служит для двусторонней осевой фиксации.

По форме тел качения:

• Со сплошными роликами. Классическая конструкция.
• С игольчатыми роликами (игольчатые подшипники). Разновидность цилиндрических подшипников с очень длинными и тонкими роликами (длина в 3–10 раз больше диаметра). Применяются там, где требуется высокая грузоподъёмность при минимальных радиальных размерах.

4. Области применения

Благодаря своей универсальности цилиндрические подшипники используются практически во всех отраслях промышленности:

1. Машиностроение и станкостроение. Опоры шпинделей металлорежущих станков, где требуются высокая точность и жёсткость.
2. Электродвигатели и генераторы. В качестве опор роторов для восприятия радиальных нагрузок от роторной массы.
3. Насосы и компрессоры. Опоры валов рабочих колёс и поршневых групп.
4. Редукторы и коробки передач. Опоры входных и выходных валов.
5. Транспортное машиностроение. Железнодорожный транспорт (буксовые узлы), автомобильная техника (коробки передач, редукторы мостов).
6. Тяжёлое машиностроение и металлургия. Прокатные станы, дробилки, карьерная техника.

5. Критерии выбора

При выборе цилиндрического подшипника необходимо учитывать следующие параметры:

1. Величина и направление нагрузки. Основной параметр — радиальная нагрузка. Если есть значительная осевая нагрузка, часто используют комбинацию цилиндрического подшипника (для радиальной нагрузки) и упорного подшипника.
2. Частота вращения. Определяет выбор сепаратора и тип смазки. Для высоких скоростей предпочтительны латунные или полимерные сепараторы.
3. Условия работы. Температура окружающей среды, наличие вибраций, ударных нагрузок и агрессивных сред влияют на выбор материала деталей и тип уплотнений/смазки.
4. Требования к монтажу. Если требуется осевая «игра» вала — выбирают типы NU или N. Если нужна жёсткая фиксация — типы NJ или NUP.
5. Габариты посадочных мест. Подшипник должен соответствовать размерам вала и корпуса согласно стандартам посадок.

Цилиндрический подшипник является «рабочей лошадкой» мировой промышленности. Его простая геометрия скрывает огромный потенциал: от обеспечения микронной точности в станках до выдерживания колоссальных нагрузок в горнодобывающей отрасли. Правильный выбор типа подшипника с учётом всех условий эксплуатации — залог надёжной и бесперебойной работы любого механизма на долгие годы.
