Как проверить теплый пол мультиметром: на обрыв, как замерить сопротивление, как прозвонить терморегулятор или реле

49
0

Из нашей статьи вы узнаете, как и в каких случаях нужно проверять тёплый пол и почему это нужно обязательно делать в момент покупки.

Кроме того, мы расскажем о том, как измерить напряжение мультиметром, как прозвонить греющий кабель тёплого пола или плёнку, и как проверить работу датчика температуры и терморегулятора. А также, объясним, как протестировать отопительную систему без мультиметра.

Проверка в момент покупки

Тёплый пол следует проверять ещё в момент покупки. К греющему прибору прилагается документация, в которой прописаны технические характеристики и уровень сопротивления.

Как проверить теплый пол мультиметром: на обрыв, как замерить сопротивление, как прозвонить терморегулятор или реле

По желанию покупателя продавец должен продемонстрировать все функции оборудования. Используя мультиметр или тестер можно померить сопротивление в изоляции, для этого устанавливается на приборе режим больших сопротивлений. Полученные данные должны совпадать с информацией в технической документации.

Рекомендовано обязательно делать проверку тёплых полов при покупке, иначе есть риск приобрести не работающее оборудование.

Проверяем напряжение в сети мультиметром

Если смонтированные тёплые полы не греют, то первым делом, нужно проверить — что в сети присутствует напряжение. Для этого, на терморегуляторе есть индикатор. Если он горит, то возможно сбита настройка температуры, или указан минимум.

Отсутствие свечения индикатора говорит, что нет напряжения, и надо произвести проверку автомата на щитке. Бывает случаи, что автомат отключается защитным устройством — это означает, что есть короткое замыкание.

Как проверить теплый пол мультиметром: на обрыв, как замерить сопротивление, как прозвонить терморегулятор или реле

Чтобы определить место повреждения, нужно отключить питание, и кабель пола от термостата. Затем требуется прозвонить мультиметром отрезок, который расположен между щитком и регулятором.

Если мультиметр выдаёт нулевое сопротивление, то проводка повреждена на данном участке. Если же оборудование показывает значение выше, то надо искать повреждение в другом месте.

Сначала, нужно выяснить присутствует или нет электрический ток на входе в термостат. Если при проверке выявлено короткое замыкание, значит, в приборе присутствуют неисправности. В противном случае, неполадки надо искать в питающем кабеле.

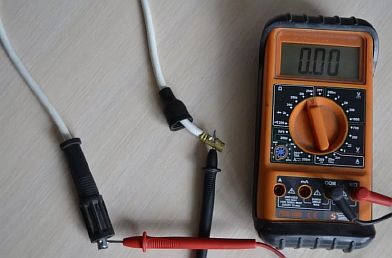

Мультимертом можно замерить как сопротивление, так и напряжение в тёплом полу.

Как проверить теплый пол мультиметром: на обрыв, как замерить сопротивление, как прозвонить терморегулятор или реле

Как проверить теплый пол мультиметром на обрыв с помощью прозвона

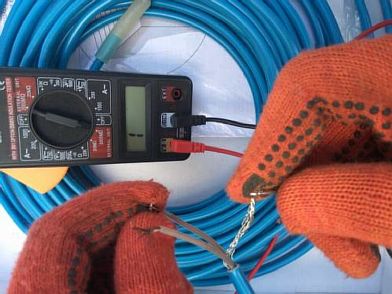

Для прозвонки мультиметром электрического тёплого пола на порыв, будь то кабель, маты или плёнка, обязательно следует включить звуковой сигнал. Это делается при помощи значка, который находится вблизи шкалы омметра.

При соприкосновении щуп друг с другом слышен звук — он свидетельствует о замкнутости цепи. Если при этом прикоснуться щупами к жилам тёплого пола, то появляется зумер. В случае его отсутствия приходим к выводу, что  произошёл надрыв жил.

Измерять степень сопротивления нагревателя тёплого пола, возможно, мультиметром. Полученные данные делятся на 220 Вт (уровень напряжения в сети), так можно узнать величину тока протекающего по кабелю.

Это значение надо умножить на напряжение (220), и получается потребляемая мощность. Она должна совпадать с прописанной производителем, причем допустимы несовпадения в 5 %.

Расхождения в большую сторону, говорят о наличии неисправностей в нагревателе.

Как проверить теплый пол мультиметром: на обрыв, как замерить сопротивление, как прозвонить терморегулятор или реле

При установке плёночных тёплых полов, измерять сопротивление мультиметором можно как у всей системы, так и у каждой полосы отдельно. Если полученные данные не соответствуют паспортным, то можно утверждать, что проблема в плёнке. Поэтому надо проверить целостность проводов и качество их соединений.

Большая потребляемая мощность

Если, при измерении потребляемая мощность значительно превышает указанную изготовителем, это значит, что произошло короткое замыкание. Обычно это случается при нарушении изоляционного слоя проводов.

При этом один участок будет греть сильно, а другой вообще не нагреваться. Функционирование в таком режиме приводит к большому потреблению электроэнергии, кроме того система быстро выйдет из строя.

Решить данную проблему возможно, если демонтировать отделочный материал в месте, где нарушена изоляция, и произвести ремонт дефектного участка провода.

Ремонт заключается в изоляции оголённых жил провода изоляционной лентой. Если же кабель находится под бетонной стяжкой, то сделать это довольно сложно.

Низкая потребляемая мощность

Если мощность у греющего пола существенно ниже паспортной, и при этом показатель сопротивления равен бесконечности, следовательно произошел обрыв цепи. Продолжительная работа в данном режиме приведёт к перегоранию кабеля.

Для устранения неполадки, требуется найти место обрыва. Но сначала, необходимо отключить систему от сети и регулятора. Для определения участка обрыва используется высоковольтный генератор или тепловизор. Проводя ими над поверхностью напольного покрытия, вы услышите звук, в том месте, где произошёл порыв.

Там и следует демонтировать отделку, чтобы получить доступ к участку порыва провода. Разорванные жилы защищаются, соединяются гильзой и зажимаются щипцами.

Надетая заранее на участок муфта нагревается строительным феном, что приводит к её сжатию, тем самым она герметизирует провод. После чего, можно укладывать отделочный материал в помещении.

Отсутствие сопротивление в системе

Сопротивление нулевое — это говорит о произошедшем коротком замыкании. Если отсутствует отделка, или её легко снять, то найти место повреждения можно простым осмотром. В месте, где произошло замыкание цепи, будет нарушен изоляционный слой (расплавлен, подгорел, жилы оголены).

ЧИТАТЬ ТАКЖЕ:  Какой выбрать электрический теплый пол под плитку – плюсы и минусы, ТОП производителей

Ремонт теплого пола (диагностика)

Ремонтные работы заключаются в восстановлении изоляционного слоя.

Как произвести проверку термодатчика мультиметром?

Термодатчик — резисторное оборудование, поэтому оно имеет собственное сопротивление, которое также легко проверить мультиметром. Так как, датчик расположен между элементами нагрева, то на сопротивление его резистора влияет температура тёплого пола. Чем выше температура, тем сопротивление ниже. К примеру, пол нагрет до 5 градусов —  прибор покажет 22 кОм, при 40 — 6 кОм.

Прежде, чем прозванивать термодатчик, снимается лицевая панель с регулятора, и откручивается установочный блок. После этого, используя мультиметр, и установив на нём режим омметра, измеряется сопротивление датчика.

Оно  сравнивается с заводскими показателями. Расхождение больше чем на 5 кОм, или значение равное 0, свидетельствует о поломке устройства, и он нуждается в замене. Сделать это несложно, если была соблюдена инструкция по монтажу датчика, и он размещён в гофре. Из неё просто достать устройство, и заменить.

Как Проверить Теплый Пол Мультиметром? Как Проверить Теплый Пол Электрический? Проверить Тестером?

Есть современные модели терморегуляторов, на их сенсорном экране отражается информация о поломке датчика.

Как проверить терморегулятор и реле

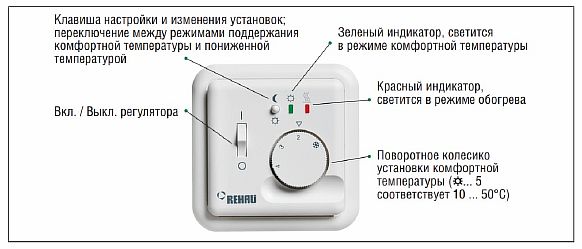

Терморегулятор является прибором, при помощи которого осуществляется настройка системы отопления и контроль над ее работой. В термостате чаще ломается реле или конденсатор.

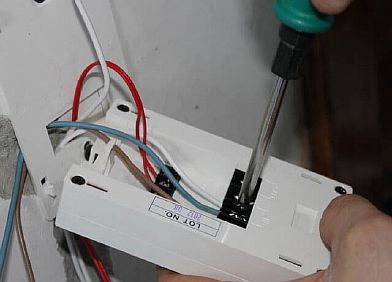

Их ремонт обходится дорого, поэтому целесообразнее просто заменить весь прибор. Хотя есть одна причина, почему не греет пол — плохие контакты проводов с клеммами регулятора. Данную поломку легко устранить самостоятельно. Надо просто подтянуть винтовые соединения.

Как проверить теплый пол мультиметром: на обрыв, как замерить сопротивление, как прозвонить терморегулятор или реле

Приступая к тестированию термостата, нужно сначала проверить правильность подключения прибора по схеме. Если все нормально, то  необходимо произвести отсоединение от регулятора нагревательных элементов, и проверить наличие напряжения на контактах.

Для этого, устанавливается минимальная температура и подаётся напряжение 220 Вт. Используя мультиметр, можно измерить напряжение в контактах, оно должно совпадать с тем, что на входе — 220.

После чего, необходимо убедиться в исправности реле. Поэтапная проверка состоит из следующих действий:

  1. На термостате выставляется минимальное температурное значение.
  2. Подаётся и замеряется напряжение, оно должно равняться 220 Вт.
  3. Переводится тумблер в режим Вкл.
  4. Выставляется на приборе максимальная температура, при этом должен прозвучать щелчок, то есть переключается реле — если прибор исправен. В этот момент давление на контактах, которое идёт к нагревателю должно быть 220 Вт.
  5. Устанавливается ещё раз самая низкая температура, и опять реле должно отключить подачу напряжения.

Не греет теплый пол? Как определить причину.

Как провести проверку без мультиметра

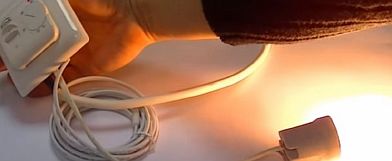

При отсутствии мультиметра, существует метод проверки работы тёплого пола обычной лампочкой.

Этапы проверки термостата:

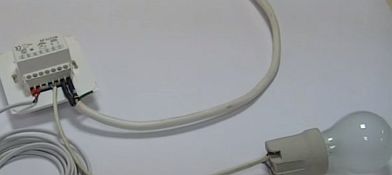

  1. Подключить термостат к электросети согласно схеме. К клемме L фаза, а к N — ноль. К нему подсоединить термодатчик и лампочку, она выступает индикатором.

Как проверить теплый пол мультиметром: на обрыв, как замерить сопротивление, как прозвонить терморегулятор или реле

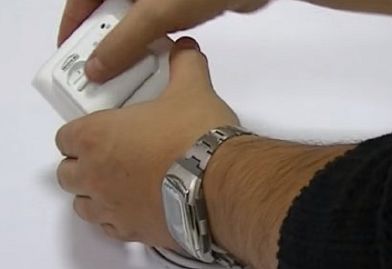

  1. Отключить регулятор от питания тумблером.

Как проверить теплый пол мультиметром: на обрыв, как замерить сопротивление, как прозвонить терморегулятор или реле

  1. Установить на максимум рычаг, отвечающий за температурный уровень.
  2. Если терморегулятор в рабочем состоянии, то лампочка засветится.

Как проверить теплый пол мультиметром: на обрыв, как замерить сопротивление, как прозвонить терморегулятор или реле

Проверить датчик тёплого пола без мультиметра можно также подобным способом. Следует провести все вышеперечисленные действия, но на терморегуляторе установить не максимальную, а среднюю температуру.

При этом, датчик берётся в руку. После чего, температуру надо опять поставить на максимальную. В этот момент лампочка загорится. А когда температурный датчик нагреется от тепла руки, она погаснет. Остыв, датчик просигнализирует об этом термостату, и лампочка снова загорится.

Есть еще один метод, как проверить терморегулятор электрического тёплого пола без мультиметра:

  • отключить в щитке подачу питания;
  • соединить провода тёплого пола с электрощитком напрямую, без термостата;
  • включить подачу тока и подождать полчаса, затем посмотреть греется ли пол, если да — причина в регуляторе.

Проверять тёплый кабельный или инфракрасный пол нужно несколько раз. Первый, ещё в момент покупки обогревательного устройства, затем после укладки нагревателя (прежде, чем заливать стяжку и обустраивать отделочное покрытие), и при запуске системы отопления.

Кроме того, проверка требуется, если пол перестал нагреваться в процессе работы. Лучше для такого тестирования подключать мультиметр, но при его отсутствии, возможно, произвести проверку подручными средствами.
