Пеноплекс под тёплый пол – виды, характеристики и этапы укладки теплоизоляции

38
0

Пеноплекс для тёплого пола является одним из самых популярных теплоизолирующих оснований, как для электрических, так и для водяных систем обогрева напольных покрытий.

Первые образцы экструдированного пенополистирола были получены в 1941 году в США. Впоследствии материал стали называть пеноплексом.

Какими техническими характеристиками обладает утеплитель, область его применения, марки и размеры плит – об этом речь пойдёт в данной статье.

Также вы узнаете, какую марку пенополистирола лучше выбрать для утепления определённых строительных конструкций. Здесь же можно ознакомиться с подробной пошаговой инструкцией о том, как нужно правильно укладывать пеноплекс под тёплый водяной пол.

Пеноплекс под тёплый пол – виды, характеристики и этапы укладки теплоизоляции

Виды и область применения пеноплекса

Универсальный теплоизолятор пользуется у строителей большой популярностью. Область использование современного вида теплоизоляции – пеноплекса (ППС) занимает широкую сферу применения в строительстве.

Это утепление фундаментов, цоколей, полов подвалов, междуэтажных перекрытий.

При возведении крыш им утепляют кровлю. Также пеноплексом утепляют стены фасадов, как изнутри, так и снаружи. Всё это приносит существенную экономию энергоресурсов, затрачиваемых на отопление жилых домов, зданий и сооружений различного назначения.

Изготавливают ППС в форме плит по технологии вспенивания полимерных смесей с последующим заполнением форм под давлением (метод экструзии или экструдирования). Компания Пеноплэкс поставляет на российский рынок стройматериалов продукцию следующих марок:

  1. «Кровля».
  2. «Стена».
  3. «Фундамент».
  4. «Комфорт».
  5. «45».

«Кровля»

Утеплитель данной категории – это теплозащитное покрытие, как плоских кровель с минимальным (до 3%) уклоном, так крыш всех типов. Компания Пеноплэкс представляет следующий ассортимент кровельной теплоизоляции:

  • «Кровля» – для крыш всех форм и типов;
  • «Гео» – для инверсионных кровель, где первичная гидроизоляция располагается под утеплителем на ж/б перекрытии;
  • «Уклон» – для создания скатной кровли на плоских крышах.

«Стена»

Применяется для утепления внешних и внутренних стен. Утеплитель размещают на стенах под фасадной облицовкой, вагонкой и декоративной кладкой.

Пеноплекс под тёплый пол – виды, характеристики и этапы укладки теплоизоляции

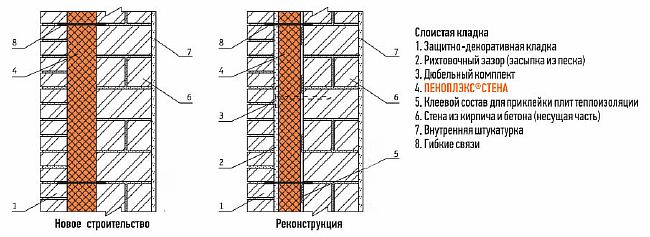

Применение полистирольных панелей «Стена»

Изготовитель поставляет на рынок стройматериалов России плиты «Стена» длиной 1,2 м, шириной 0,6 м и толщиной от 20 до 100 мм.

«Фундамент»

Данная марка применяется для утепления конструкций основания частных домов, в том числе фундаментов, цоколей и полов на грунте.

Пеноплекс под тёплый пол – виды, характеристики и этапы укладки теплоизоляции

Утепление мелкозаглублённого фундамента

Материал отличается повышенной прочностью и длительным сроком службы – более 50 лет. Стандартный размер панелей – 1185х585х50 мм.

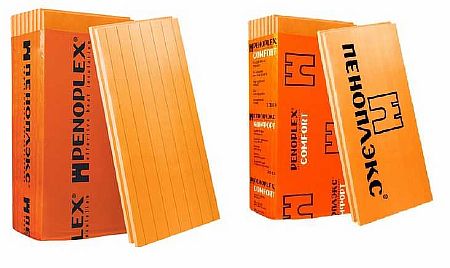

«Комфорт»

Изделия обладают повышенной плотностью от 25 до 35 кг/м3. Панели пользуются популярностью для утепления городского жилья, балконов, лоджий и мансард.

Данный материал не поглощает влагу, обладает высокой прочностью на сжатие, биологической стойкостью и пониженной теплопроводимостью. Специальная форма стыков, позволяет без труда производить соединение плит между собой.

«45»

45-ым пеноплексом, из-за его высокой плотности до 50 кг/м3, утепляют дороги, взлётно-посадочные полосы аэродромов и фундаменты различных сооружений в районах вечной мерзлоты, тем самым не позволяя замерзшей почве оттаивать и защищает участок от просадки.

4. Толщина утеплителя теплого пола. Виды теплоизоляции. Теплый пол от А до Я.

Технические характеристики

Они могут у различных видов ППС несколько отличаться. В нижней таблице приведены основные усреднённые технические показатели характеристик экструдированного полистирола.

Характеристики утеплителя Значение
Водопоглощение в течение суток 0,5% всего объёма
Коэффициент паропроницаемости 0,005
Стойкость к огню Группа Г4
Плотность От 20 до 50 кг/м3
Удельная теплоёмкость 1,45 кДж
Коэффициент теплопроводности 0,034
Стандартные размеры 1185 х 585 х (20 – 100) мм

Преимущества и отличия от других утеплителей

Утеплители строительных конструкций, в том числе и пеноплекс предназначенный для тёплого пола, оцениваются по следующим показателям:

  • биологическая стойкость;
  • безопасность;
  • прочность;
  • теплотехнические свойства;
  • толщина;
  • срок службы;
  • обработка материала.

В какой-то мере экструдированный пенополистирол является ближайшим «родственником» пенопласта. Однако, по качественным характеристикам ППС значительно превосходит обычный вспененный полимер.

Биологическая стойкость

Экструдированный полистирол обладает свойствами способствующими отпугивать вредных насекомых и мелких грызунов.

Структура утеплителя не является привлекательной средой для микрофлоры любого вида. Также на поверхности ППС не могут появляться грибковые образования.

Безопасность

Пеноплекс является экологически безопасным материалом. При любой окружающей температуре и уровне влажности материал не выделяет в окружающее пространство вредных испарений. Следует учитывать предельный температурный режим эксплуатации пенополистирола – 750 С.

Также надо иметь в виду то, что пеноплекс относится к сильно горючим материалам (группа горючести Г 4 по ГОСТ 30244-94).

Поэтому в тех местах, где пенополистирол не закрыт бетонной или цементной стяжкой или кладкой, нужно предпринимать повышенные меры пожарной безопасности.

Прочность

Данная характеристика напрямую связана с плотностью материала.

При плотности 35 кг/м3 и более материал сохраняет свою целостность при хождении по нему людей, что немаловажно при укладке водяного тёплого пола на пеноплекс.

Что стало с полом,после утепления его ПЕНОПЛЭКСОМ

Теплотехнические свойства и толщина пеноплекса

В сравнении с различными строительными материалами пеноплекс по своим теплотехническим свойствам занимает ведущее место.

Например, ППС толщиной 20 мм обладает таким же теплоизолирующим эффектом, как пенопласт толщиной 30 мм, а минеральная вата 38 мм и т.д. На нижнем рисунке видно, что ППС самый эффективный теплоизоляционный материал.

Пеноплекс под тёплый пол – виды, характеристики и этапы укладки теплоизоляции

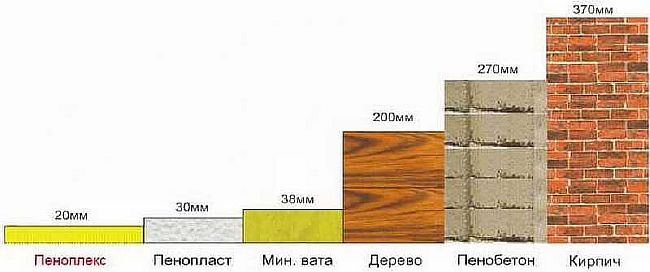

Сравнение теплотехнических свойств материалов разной толщины

Толщина

Данный параметр существенно влияет на величину теплопотерь, а это может сказаться на увеличении расходов на отопление дома. Высота теплоизоляционного материала может значительно отличаться от того, где сделана стяжка под утеплитель.

ЧИТАТЬ ТАКЖЕ:  Водяной тёплый пол своими руками – устройство и пошаговый монтаж

Если это делается на грунте, то минимальная толщина пенополистирола должна быть 100 мм. Для устройства тёплого пола на междуэтажном перекрытии вполне можно обойтись материалом толщиной 20 мм или 30 мм.

Срок службы

Производитель вспененного полистирола гарантирует службу пеноплекса без изменения физического и химического состояния материала минимум в течение 50 лет.

Условия эксплуатации не должны допускать воздействия на материал нагрузок на изгиб.

Обработка материала

ППС поставляется в торговую сеть в виде плит стандартного размера. В случае утепления пола пеноплексом и других конструкций требуются доборные отрезки. Их получают путём раскроя панели вспененного полистирола строительным ножом под металлическую или деревянную линейку.

Материал легко режется, не крошась, оставляя идеально ровные грани реза. Домашние мастера изготавливают различные приспособления, в которых режущий элемент – это сменные лезвия строительного ножа.

Их закрепляют шляпками утопленных саморезов в массиве деревянных заготовок. При изготовлении доборных элементов с их помощью легко снимают четверти с торцов плит.

Советы по выбору

Выбор определённой марки пеноплекса зависит от того, что предполагается им утеплять. Изучая технические характеристики различных видов данного материала, можно сформировать параметры выбора в виде следующих советов.

Тёплые полы. Как сделать? Что лучше использовать: пенопласт или пеноплекс

  1. Для утепления полов в подвале, горизонтальных поверхностей фундаментов в основном применяют плиты толщиной 50 мм марки «Фундамент». Эти панели вспененного полистирола компания Пеноплэкс выпускает с пазами по периметру торцов. Пеноплекс с пазами образует плотное соединение плит между собой, из-за чего потери тепла практически исключены.
  2. Вертикальные ограждения зданий и сооружений утепляют плитами марки «Стена». Пеноплекс с канавками на тыльной стороне обладает высокой адгезией. Технология укладки стенового утеплителя заключается в том, что панели крепят к фасадам и внутренним стенам, используя специальный клей. Канавки значительно увеличивают сцепляемость панелей с вертикальными ограждениями из любого кладочного материала, а также бетонными стеновыми панелями.
  3. Для утепления мансард и холодных чердаков применяют плиты марки «Кровля». Панели крепят изнутри к обрешётке стропильной системы кровли на заранее закреплённую пароизоляцию или гидроизоляцию. Панели фиксируют на скатных крышах с помощью дюбелей-грибков. Дюбели устанавливаю с шагом 20 – 30 см при большом отрицательном уклоне ската кровли изнутри крыши.
  4. На вопрос «Можно ли производить укладку отопления по технологии «тёплый пол» на пеноплекс?» ответ может быть только один. Не можно, а нужно обязательно это делать. Прежде всего ППС применяют в качестве теплоизоляции чернового пола. В зависимости от обстоятельств, для укладки тёплого пола под стяжку выбирают пеноплекс марки «Фундамент» или «Комфорт».
  5. Независимо от электрического или водяного устройства обогрева полов на грунтовое основание с утрамбованными слоями песка и щебня укладывают утеплитель марки «Фундамент».
  6. Пеноплекс под тёплый водяной пол или при электрическом обогреве укладывают на цементную стяжку по ж/б плитам междуэтажных перекрытий толщиной 20 – 30 мм. Для этого выбирают пенополистирол марки «Комфорт».
  7. В качестве теплоизоляции отопительных установок и теплотрасс применяют пеноплекс любой марки. Толщину утеплителя выбирают, исходя из местных условий укладки плит и доборных элементов.

Монтаж пеноплекса для тёплого пола своими руками

Чтобы понять весь процесс подготовки основания тёплого пола из пеноплекса, надо рассмотреть это на примере небольшого помещения, где уже готова цементная стяжка. Весь ниже описываемый процесс можно просмотреть на видео.

Укладка тёплого пола

Пошаговая инструкция по укладке пеноплекса для тёплого пола

  1. Прежде чем приступить к монтажу утеплителя нужно осуществить подготовительные мероприятия:
  • если основанием является грунт, то его очищают от мусора, засыпают слоем щебня (100 – 150 мм).
  • делают песчаную засыпку толщиной 100 мм. Песок проливают водой и трамбуют.
  • делают стяжку цементным раствором.
  • на междуэтажном бетонном перекрытии заделывают раствором все трещины и раковины, а выступы удаляют.
  • деревянное основание пола выравнивают шпаклёвкой.
  1. Потребность в количестве плит пеноплекса рассчитывают исходя из площади основания помещения плюс 5% на доборные элементы.
  2. В соседнее помещение заносят плиты экструдированного пенополистирола.
  3. Щели, трещины стяжки выравнивают цементным раствором и удаляют выступы.
  4. На тыльную сторону плиты пеноплекса гребёнкой наносят клей. Используют плиточный клеевой состав.

Пеноплекс под тёплый пол – виды, характеристики и этапы укладки теплоизоляции

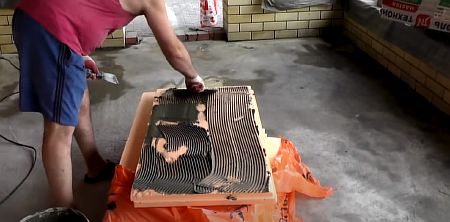

Нанесение клея гребёнкой

  1. Укладку плит начинают вести от одного из углов комнаты и продолжают монтаж вдоль длинной стены.

Пеноплекс под тёплый пол – виды, характеристики и этапы укладки теплоизоляции

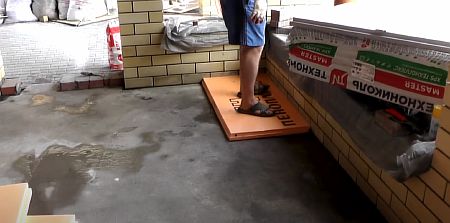

Укладка первой плиты утеплителя

  1. На один из торцов плиты наносят монтажную пену;

Пеноплекс под тёплый пол – виды, характеристики и этапы укладки теплоизоляции

Пеним торец панели утеплителя

  1. Пену нужно стараться наносить тонким слоем. При чрезмерном расходовании монтажного герметика пена может сильно расшириться и выгнуть плиты ППС.
  2. Чтобы избежать деформации панелей, их можно для надёжности прикрепить к стяжке дюбелями-грибками.
  3. Каждую последующую панель плотно прижимают к торцу соседней плиты.

Пеноплекс под тёплый пол – виды, характеристики и этапы укладки теплоизоляции

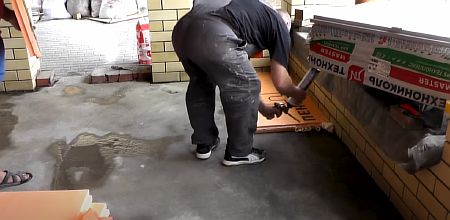

Соединяем плиты пеноплекса между собой

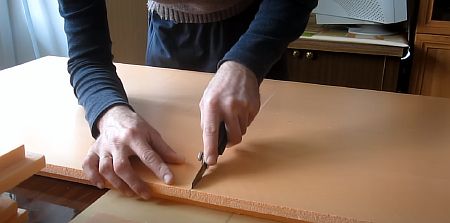

  1. Доборные фрагменты тёплых полов получают путём резки целых плит. При малых объёмах работ можно вполне обойтись строительным ножом и линейкой. Когда нужно покрыть утеплителем основание пола большой площади, то лучше использовать специальный механический или электрический резак.

Пеноплекс под тёплый пол – виды, характеристики и этапы укладки теплоизоляции

  1. Раскладку рядов пеноплекса осуществляют в разбежку. Шаг между швами смежных рядов плит утеплителя должен составлять не менее 200 мм. Также поступают, когда требуется уложить плиты в два слоя. Верхние с нижними стыковочные швы, как продольные, так и поперечные, тоже должны быть на расстоянии и не менее 200 мм.

Пеноплекс под тёплый пол – виды, характеристики и этапы укладки теплоизоляции

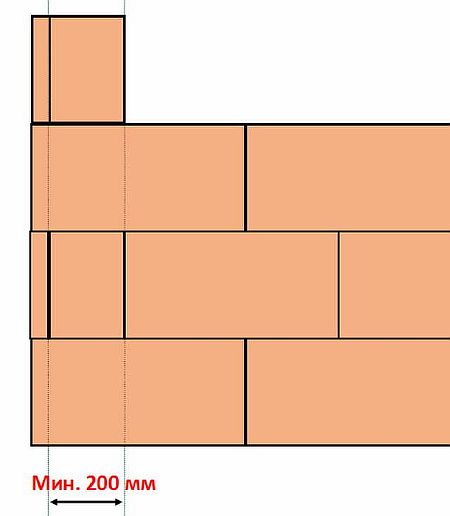

Раскладка плит обустраиваемого тёплого пола

  1. Все швы снаружи задувают монтажной пеной. Застывшие излишки пены срезают ножом.
  2. В образовавшиеся щели и неплотности вставляют обрезки пенополистирола.

Далее в зависимости от вида обогрева расстилают инфракрасные плёночные элементы или монтируют трубы водяного отопления.
