Производим подключение инфракрасного теплого пола – инструкция по шагам с фото и видео пособием

46
0

Плёночные тёплые полы – это одна из самых популярных систем отопления помещений. Отсутствие на стенах внутри дома радиаторов и труб водяного обогрева, а под полом трубопроводов с горячей водой, избавляет интерьеры помещений от громоздких не эстетичного вида конструкций.

Так же, важным аспектом является отсутствие угрозы затопления помещений, расположенных ниже. И всё это, может дать подключение инфракрасного пола, а правильный монтаж всех элементов плёночного обогрева принесёт значительный экономический эффект.

Производим подключение инфракрасного теплого пола – инструкция по шагам с фото и видео пособием

Устройство инфракрасного плёночного пола

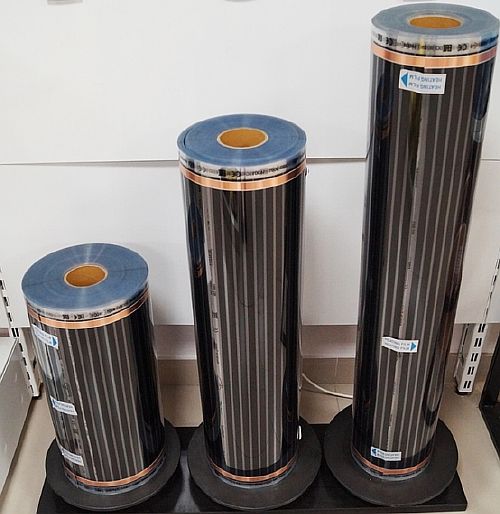

Инфракрасный плёночный тёплый пол (ИТП) – эта тонкая полимерная плёнка, в которую впечатана сеть из плоских термоэлементов. Нагревательные полосы из прессованной карбоновой пасты (высокопрочного углепластика) заключены в защитную полимерную оболочку.

Толщина греющего ковра составляет 3 – 4 мм. Монтаж ИТП осуществляют сухим способом. Процесс укладки и подключения занимает всего несколько часов.

Монтаж

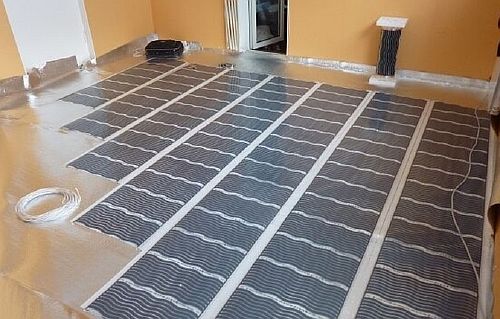

Плёночный обогрев настилают под любое листовое или рулонное напольное покрытие. Большой эффект даёт инфракрасная плёнка, помещённая под ламинат, линолеумом, ковролином либо другим напольным материалом небольшой толщины.

Одна из самых распространённых схем подключения плёночного тёплого пола — это подсоединение нагревательной системы через терморегулятор.

Схема подключения

Применяют две схемы подключения к электричеству ИТП. Это подсоединение к розетке напрямую и через терморегулятор. Первый вариант чреват всяческими неудобствами.

Приходится вручную включать и выключать тёплый пол, соединив его с электросетью через выключатель. Это довольно хлопотное занятие и выгодно оно только тогда, когда стоимость установки инфракрасной системы (маленькая площадь обогрева) намного меньше цены терморегулятора.

В схеме подключения инфракрасного тёплого пола через терморегулятор нет ничего сложного. Достаточно следовать нижеследующим советам и пунктам, прилагаемой инструкции к комплекту поставки, чтобы получить эффективно работающий плёночный тёплый пол.

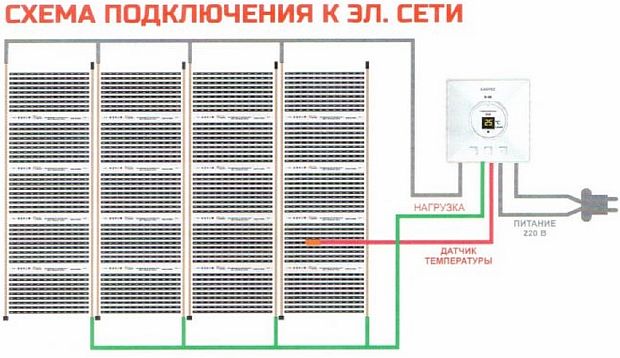

На нижеследующей схеме видно двухстороннее подключение нагревательных полос. Бывает одностороннее подключение медных шин через раз. И тот и другой варианты одинаково правильные.

Два провода от инфракрасного покрытия, провод термодатчика и два силовых проводника сходятся в распиновке терморегулятора.

Производим подключение инфракрасного теплого пола – инструкция по шагам с фото и видео пособием

Терморегулятор через термодатчик получает информацию о степени нагрева пола. Сравнивая реальные показания температуры нагрева напольного покрытия с заданным параметром, микропроцессор регулятора подаёт сигналы в реле на включение или выключение системы обогрева пола.

Каждый комплект инфракрасных тёплых полов поставляется в продажу с подробной инструкцией установки и соединения всех элементов в единую систему и подключения к электросети.

Используя руководство, хозяин жилья может вполне самостоятельно своими руками осуществить сборку и запустить в эксплуатацию инфракрасные тёплые полы. Для этого нужно последовательно выполнить нижеследующие операции.

  1. Произвести подготовку основания пола.
  2. Раскрой инфракрасного плёночного покрытия.
  3. Выбор оптимального сечения провода.
  4. Соединение фрагментов инфракрасного тёплого пола.
  5. Выбор места для терморегулятора и его монтаж.
  6. Установка датчика температуры.
  7. Заземление ИТП.
  8. Первый запуск в эксплуатацию.

Как подключить тёплый пол к терморегулятору

Подготовка основания пола

Перед установкой ИТП старое напольное покрытие удаляют. В зависимости от состояния основания пола заделывают трещины и ямки цементным раствором или делают полностью новую цементную стяжку. После того, как раствор застынет укладывают подложку, которая идёт вместе с комплектом тёплых полов.

Задача подкладочного материала состоит в том, чтобы максимально направить тепло вверх на напольное покрытие.

Производим подключение инфракрасного теплого пола – инструкция по шагам с фото и видео пособием

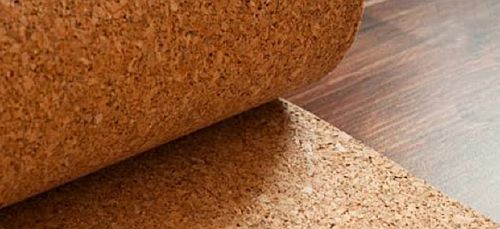

Вместе с тонкой подкладкой специалисты рекомендуют в качестве подложки использовать пробковые листы толщиной 4 – 5 мм. При укладке ламината важно, чтобы под ним отсутствовали малейшие выступы. Пробка даёт возможность прятать в её массиве контактные соединения и провода.

Производим подключение инфракрасного теплого пола – инструкция по шагам с фото и видео пособием

Для этого в пробковых листах вырезают канцелярским ножом углубления нужной формы. Для прокладки проводов можно просто раздвигать пробку, создавая щели для укладки электропроводки.

Раскрой инфракрасного плёночного покрытия

Перед укладкой инфракрасных полос на плане помещения вырисовывают схему раскладки плёночного покрытия. Инфракрасные плёнки поступают в продажу рулонами шириной 50 см, 80 см и 100 см.

Производим подключение инфракрасного теплого пола – инструкция по шагам с фото и видео пособием

Что же касается длины рулона, то она может быть от 6 м до 12 метров. Благодаря специальному расположению нагревательных элементов, полосы можно разрезать каждые 25 см длины рулона.

Руководствуясь инструкцией, полосы раскладывают таким образом, чтобы их края находились на расстоянии 50 см от стен. Учитывая условия раскроя полос, их можно уложить на основание помещения любой формы и площади.

Выбор оптимального сечения провода

Нагревательные плёночные полосы шириной 0,5 м, 0,8 м и 1 м стандартной длины 6 м,8 м и 12 м соединяют проводом ПВ-3. Он обладает повышенной гибкостью благодаря многопроволочной скрученной жиле. ПВХ оболочка служит надёжным изолятором.

Сечение провода подбирают в зависимости от мощности электрических элементов напольной системы. При мощности ИТП до 1500 Вт, подключения полос осуществляется проводом сечение 1,5 мм2.

Если мощность нагревательного покрытия находится в диапазоне выше 1,5 кВт до 3,5 кВт, то применяют провод сечением 2,5 мм2. Приобретая комплект тёплых инфракрасных полов, нужно обращать внимание на надписи на коробке. Производитель обязательно указывает мощность оборудования в киловаттах.

ЧИТАТЬ ТАКЖЕ:  Теплые водяные полы в частном доме на бетонный пол: устройство и укладка своими руками

Производим подключение инфракрасного теплого пола – инструкция по шагам с фото и видео пособием

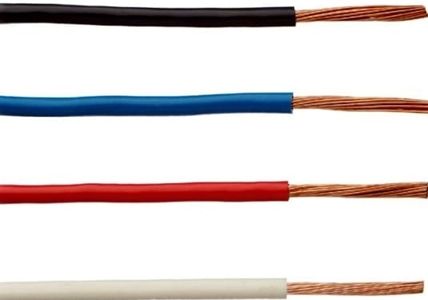

Чтобы была видна правильность подключения инфракрасного тёплого пола, применяют провода с красной, синей, белой и чёрной ПВХ оболочкой. Так, например, для последовательного соединения левых шин используют красный фазовый провод, а для правых шин жилы в синей оболочке. Для подсоединения датчика температуры подойдёт белый, а для заземления чёрный провод.

Подключение инфракрасной плёнки происходит следующим образом:

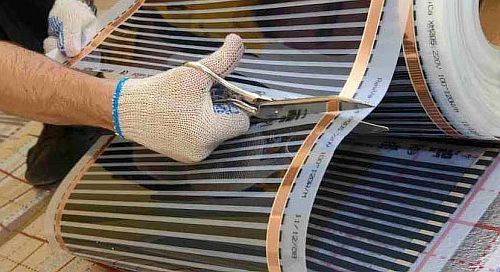

  • полосы ИТП разрезают ножницами на отрезки нужной длины строго по белым линиям реза. Плёнку укладывают на подложку;

Производим подключение инфракрасного теплого пола – инструкция по шагам с фото и видео пособием

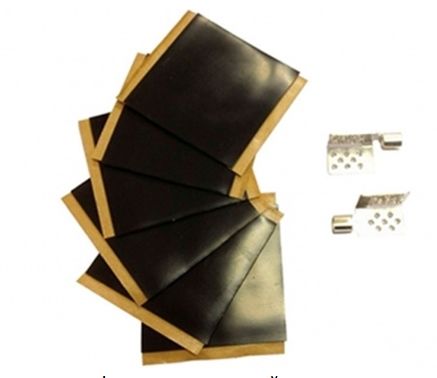

  • берут монтажный комплект, состоящий из двух контактных клипс и необходимое количество битумной изоляции;

Производим подключение инфракрасного теплого пола – инструкция по шагам с фото и видео пособием

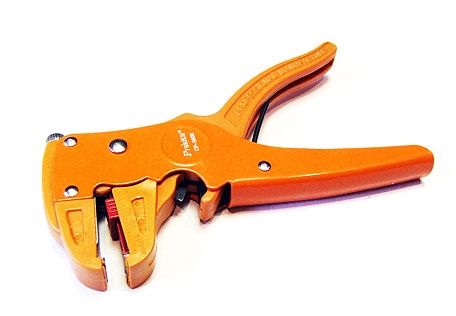

  • производят зачистку концов питающих проводов примерно на длину 18 мм. Лучше это делать специальными клещами – стриппером. Он аккуратно снимает изоляцию и не повреждает многопроводную жилу;

Производим подключение инфракрасного теплого пола – инструкция по шагам с фото и видео пособием

  • очищенные концы проводов скручивают в косичку и вставляют в пазы ножек клипс. Их обжимают клещами;

Производим подключение инфракрасного теплого пола – инструкция по шагам с фото и видео пособием

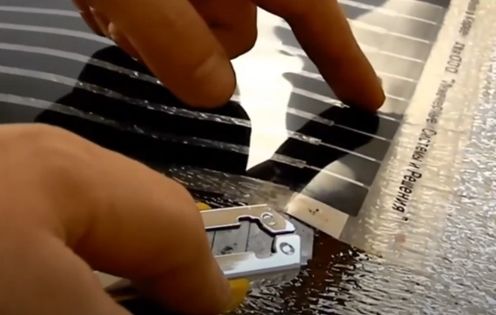

  • аккуратно поддевая ножом, поднимают слой полимерной плёнки над медной шиной;

Производим подключение инфракрасного теплого пола – инструкция по шагам с фото и видео пособием

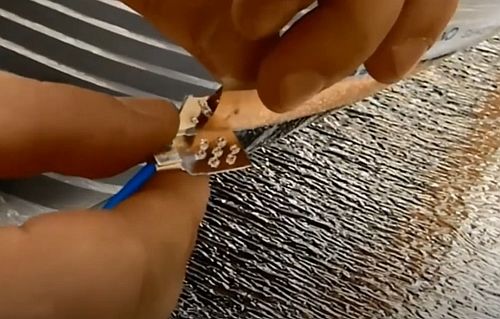

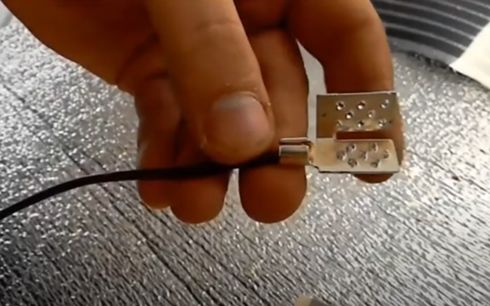

  • в образовавшуюся полость вводят клипсу так, чтобы конец шины поместился между двумя крыльями контактной детали. Их обжимают плоскогубцами;

Производим подключение инфракрасного теплого пола – инструкция по шагам с фото и видео пособием

  • готовят битумный скотч. Полоску разрезают пополам, снимают изоляцию и заводят на клипсу. Половинки битумного скотча сжимают пальцами до получения однородного массива;

Производим подключение инфракрасного теплого пола – инструкция по шагам с фото и видео пособием

  • для подключения питающих проводов к терморегулятору на их концы одевают обжимные гильзы с изолированным фланцем. Гильзы опрессовывают специальными клещами;

Производим подключение инфракрасного теплого пола – инструкция по шагам с фото и видео пособием

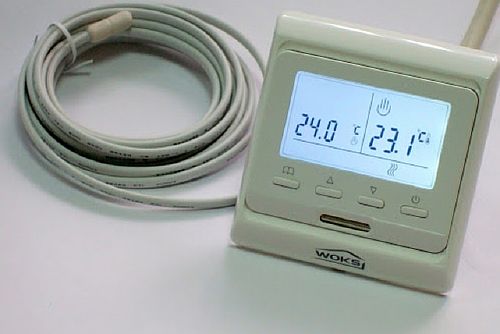

Выбор места для терморегулятора и его монтаж

Подключение терморегулятора set 70

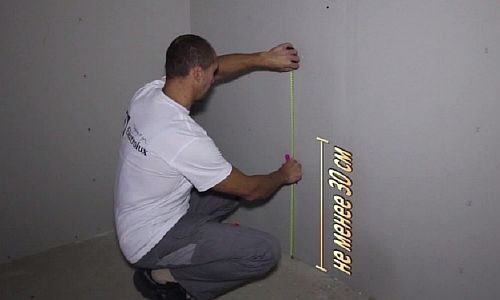

Термостат нужно стараться установить на стене, как можно ближе к зоне обогрева. Оптимальная высота положения прибора составляет 30 – 40 см от поверхности напольного покрытия.

В некоторых инструкциях производители ИТП рекомендуют устанавливать терморегулятор на высоте 90 см от плинтуса. Следует отметить то, что в первом варианте существенно сокращается длина питающего кабеля и провода датчика температуры.

Производим подключение инфракрасного теплого пола – инструкция по шагам с фото и видео пособием

Чтобы не пробивать лишние штробы в стенах для укладки кабеля терморегулятора, его помещают рядом с розеткой. Их можно объединить одной рамкой. Если такой возможности нет, то питающий провод прокладывают в стене вплоть до электрощита, где подсоединяют его к отдельному автоматическому предохранителю.

Если инфракрасные тёплые полы монтируют в неотапливаемых подсобных помещениях (остеклённые балконы, лоджии и пр.), то термостат устанавливают поближе ко входной двери.

Производим подключение инфракрасного теплого пола – инструкция по шагам с фото и видео пособием

Вот несколько советов, как подключить инфракрасный тёплый пол к терморегулятору:

  • монтируют корпус термостата чаще всего скрытым способом, то есть встраивают его в массив стены;
  • в намеченном месте стены перфоратором вырезают посадочное место для коробки корпуса термостата и пробивают штробу до пола;
  • выводят концы проводов питания инфракрасного тёплого пола, термодатчика и электросети;

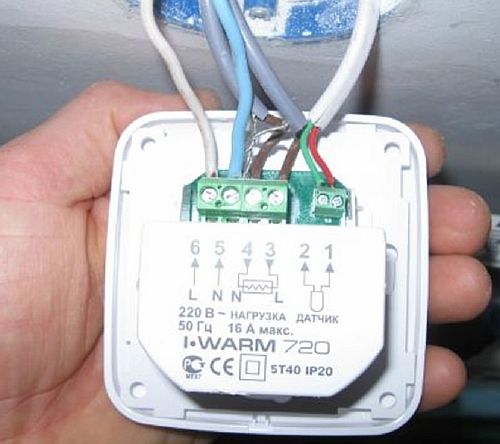

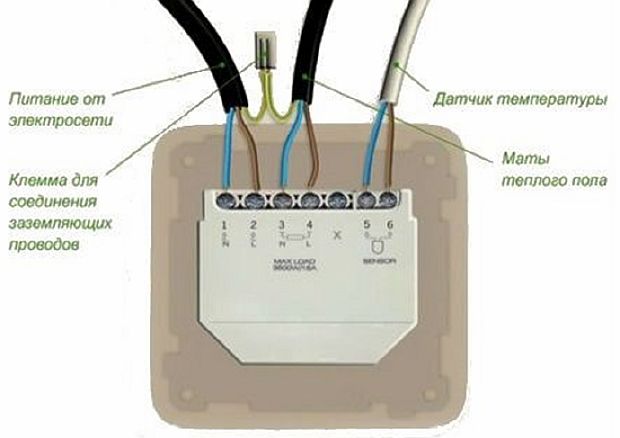

  • распиновку проводов на тыльной стороне корпуса делают согласно схеме подключения через терморегулятор ИТП. На нижнем фото изображено, как это нужно это делать;

Производим подключение инфракрасного теплого пола – инструкция по шагам с фото и видео пособием

  • термостат закрепляют в посадочном месте;
  • штробу заделывают раствором и шпаклюют.

Установка датчика температуры

Термодатчик устанавливаю перед настилом инфракрасных полотен тёплого пола, выполняя следующие действия:

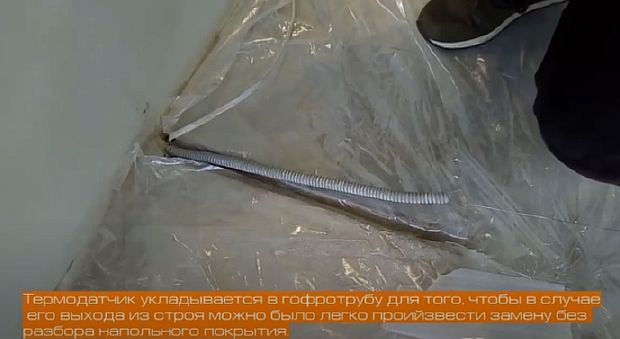

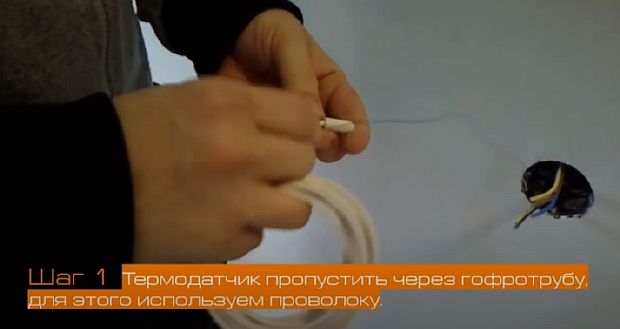

  • провод с термодатчиком протягивают через гофротрубу, которую вывели из посадочного места терморегулятора на основание пола;

Производим подключение инфракрасного теплого пола – инструкция по шагам с фото и видео пособием

  • прокладка датчика в гофре позволяет в случае поломки заменить его, не нарушая целости стены и напольного покрытия;

Производим подключение инфракрасного теплого пола – инструкция по шагам с фото и видео пособием

  • конец гофротрубы срезают таким образом, что датчик остался изолированным снизу и открытым сверху;

Производим подключение инфракрасного теплого пола – инструкция по шагам с фото и видео пособием

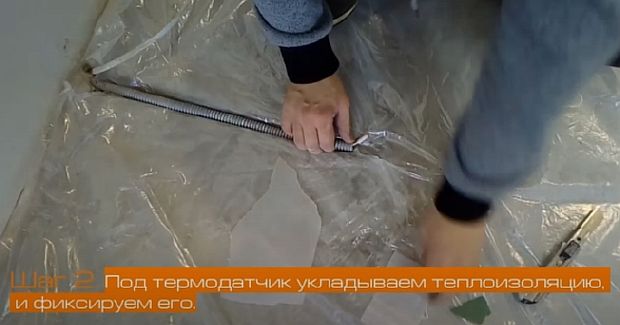

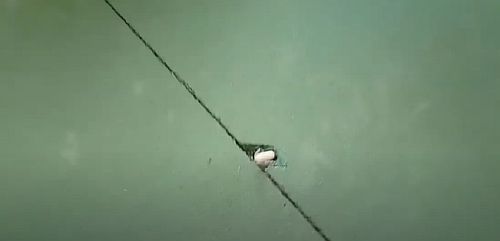

  • при укладке подложки в ней делают вырез для датчика;

Производим подключение инфракрасного теплого пола – инструкция по шагам с фото и видео пособием

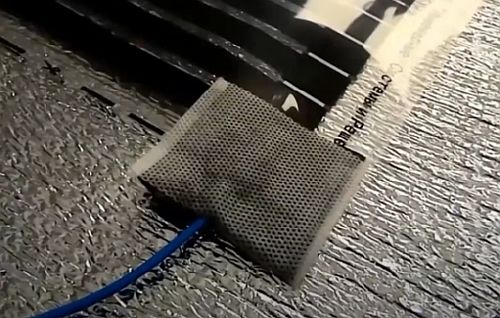

  • на датчике закрепляют кусочек скотча. При настиле инфракрасной полосы её прижимают к термодатчику.

Подключение мата электрического теплого пола к терморегулятору от GRAND MEYER.

Заземление ИТП

В процессе эксплуатации инфракрасных тёплых полов могут возникать различные чрезвычайные ситуации, в результате которых может произойти короткое замыкание. Это может окончиться пожаром. Чтобы этого не произошло, ИТП нужно заземлить.

Для этого границы контура инфракрасного напольного покрытия проклеивают алюминиевым скотчем. В ближайшем месте к терморегулятору один конец провода крепят к алюминиевому обрамлению, а другой выводят в распиновку термостата, где есть заземляющая клемма. На нижнем фото видна клемма для заземляющего провода.

Производим подключение инфракрасного теплого пола – инструкция по шагам с фото и видео пособием

Клемма должна быть соединена проводом с заземляющей шиной. Если таковой в помещении нет, то её роль может исполнить арматура железобетонной стены. Перфоратором сбивают защитный бетонный слой до появления арматурных стержней. К ним прикрепляют заземляющий провод.

Первый запуск в эксплуатацию

При первом пробном запуске инфракрасных тёплых полов нужно принять все меры техники безопасности на случай непредвиденного короткого замыкания.

В первые часы работы электрических элементов ИТП часть вырабатываемого тепла будет уходить на просушку нового напольного покрытия. Впоследствии вся система будет нагреваться до заданной температуры гораздо быстрей.

Обычно на это уходит 2 – 3 недели регулярного обогрева помещения инфракрасным тёплым полом.

Заключение

В процессе монтажа инфракрасных тёплых полов нужно неуклонно выполнять все требования по укладке обогревательного покрытия, указанные в инструкции производителя.

При правильно выполненным монтаже и эксплуатации ИТП прослужит несколько десятилетий.
