Температурные швы в бетонной отмостке: основные разновидности, как сделать

Согласно технологии возведения зданий, на финишном этапе важно обустроить отмостку. Она защищает фундамент от внешнего проникновения разрушительной влаги, чем обеспечивает ему долговременную прочность и надежность. Также на фундаментное основание дома отрицательно воздействуют сезонные колебания температуры, провоцирующие пучение почвы. Чтобы избежать такого негативного влияния, при создании отмостки следует предусмотреть компенсационные швы. Для их качественного обустройства нужно правильно подобрать материалы, все работы выполнить в надлежащей последовательности.

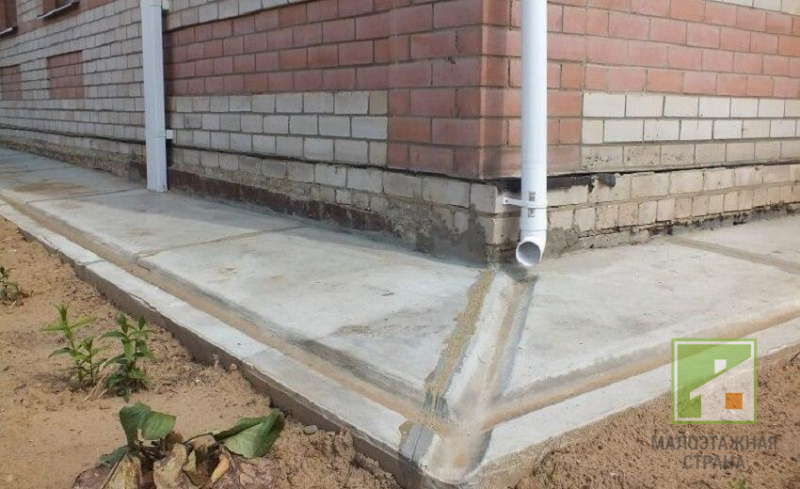

Деформационный шов в отмостке – важный конструктивный элемент, предотвращающий преждевременное разрушение бетона

Устройство отмостки

Прицокольная водонепроницаемая конструкция, представляющая собой дорожку по периметру здания, обычно состоит из нескольких обязательных слоев. Верхним служит тротуарная плитка либо бетонная заливка. В то же время внутренняя структура строения такая:

  • Гидроизоляция. Предполагает обустройство эффективной дренажной системы, укладку геотекстиля. Впоследствии это позволит минимизировать возможное влияние подземных вод.
  • Утепление. Рекомендуется проводить лишь в регионах с очень холодным климатом. Теплоизоляция отмостки утеплителем (например, пеноплексом) в значительной мере продлевает срок ее полезной службы, обеспечивает надежную защиту фундаментному основанию.
  • Армирование. Придает конструкции большей прочности, позволяет выдерживать огромные нагрузки.

При монтаже облицовочного слоя чрезвычайно важно сделать небольшой уклон (не больше 5°) от цоколя. Он обеспечит своевременный отвод ливневых осадков на безопасное расстояние от дома.

Качественная отмостка состоит из нескольких слоев, каждый из которых играет важную роль в обустройстве самой конструкции

Деформационные швы в отмостке

Воздушно-газовый состав почвы вокруг постройки постоянно меняется, зимой она вспучивается от сильного мороза. Происходит это по причине содержания в грунте воды, увеличивающей его объем. Описанные изменения поверхности создают чрезмерную нагрузку на фундамент, отрицательно влияют на отмостку. Для предотвращения разрушения бетонного слоя, который соприкасается с землей, при создании стяжки делают определенное количество швов. Тогда покрытие вокруг сооружения становится менее твердым, оно не разрушается при сезонном движении почвы, резкой перемене температуры внешней среды, постепенной осадке постройки.

Виды

На фундаментное основание, прицоколькую дорожку могут воздействовать различные по происхождению силы. Соответственно устройство деформационных швов в отмостке бывает совершенно разным, большей частью оно зависит от таких факторов:

  • климата местности, где построено здание;
  • использованного стройматериала;
  • характеристик грунта.
Главная функция деформационных швов – убрать напряжение с находящихся рядом конструкций, предотвратить смещение или разрушение постройки

Усадочные

Свежее бетонное покрытие сохнет на разных участках неравномерно. В нижнем его слое испарения влаги протекает не так быстро, как в верхнем. По этой причине в центральной части высота стяжки получается немного меньше, чем по краям. Впоследствии такой перекос (из-за появляющихся напряжений) способствует формированию в покрытии множественных трещин.

В массовом строительстве, во избежание разрушения структуры отмостки, используются разрезы. Они формируются специально предназначенным для таких целей устройством – швонарезчиком. При выполнении подобных работ в домашних условия на глубину, которая равняется трети ширины покрытия, укладывают рейки. Впоследствии они убираются. Образовавшиеся пустоты снимают разрушительное напряжение с забетонированной поверхности.

Усадочные деформационные швы препятствуют появлению трещин в бетонных конструкциях в процессе их усадки во время застывания

Температурные

Как известно, значительные перепады температуры приводят к расширению либо сжатию бетона. Чтобы избежать разрушения цементно-песчаного слоя, в определенных местах формируют швы. Обычно их создают в любых железобетонных элементах сооружений, не считая фундамента. Такие защитные меры требуются лишь на территориях со значительными сезонными температурными колебаниями.

Накануне заливки бетонного раствора между стенкой и стяжкой укладываются демпферная лента, рубероидный материал. По строительным нормам, если возле постройки предусмотрены колонны, вокруг них непременно должно оставаться незанятое пространство.

Осадочные

Компенсационные швы в отмостке делят ее на отдельные части. Такая структура бетонной поверхности не допускает разрушений при осадке строения, спровоцированным разным весом его элементов, неоднородностью почвы.

В процессе формировании таких швов применяются особенные профили. Они предназначены для стенок, потолков, дорожек, могут использоваться для отмостки. Подобные конструкции подходят при всех декоративных покрытиях стяжки. Монтаж профильных элементов выполняется вместе с обустройством гидроизоляции.

Сейсмические

Требуются лишь в случае, если дом расположен в регионе с очень высокой сейсмичностью. Современные технологии производства всевозможных материалов (термопластичных эластомеров, поливинилхлорида, алюминиевых изделий) позволяют выпускать профили, которые после монтажа в цементно-песчаную стяжку придают всей конструкции необходимой подвижности.

Незначительные деформационные передвижения земной коры вовсе не нарушают целостности поверхности отмостки.

Устройство разнообразных швов в бетоне подразумевает их обязательную обработку – это не пустоты

Когда закладываются компенсационные швы

В процессе создания прицокольной бетонной конструкции необходимо придерживаться такой последовательности действий:

  • Выполнить разметку участка.
  • Снять поверхностный слой земли (примерно на штык лопаты).
  • Выровнять, а затем хорошо утрамбовать дно траншеи.
  • Уложить гидроизоляцию: она может быть из глины либо рубероида.
  • Насыпать песок, потом щебень.
  • Установить опалубку (для дорожки из бетона) либо бордюры (если планируется монтаж тротуарной плитки).
  • В опалубку поместить материал для обеспечения функциональности компенсационных швов. В его качестве можно использовать виниловую ленту или бруски.
  • Залить первый бетонный слой.
  • Спустя время, когда бетон достаточно затвердеет, положить армирующую сетку.
  • Выполнить повторную заливку раствора. При этом важно создать небольшой уклон в сторону удаленного от дома края конструкции.

Чтобы возведенное здание служило долгие годы, при его постройке важно учесть все технологические тонкости. К последним также относится правильная закладка демпфирующих швов при строительстве отмостки.

При создании бетонной отмостки важно позаботиться об небольшом уклоне, который впоследствии обеспечит отвод воды от фундамента

Нюансы создания

Требуемое количество швов может вычислить лишь опытный геодезист. При их закладке важно следовать определенным правилам. Высота таких конструкций и фундамента должна совпадать, а расстояние между ними рассчитывается. Но в современном строительстве существуют усредненные нормы шага швов:

  • для деревянных зданий – 0,6 м;
  • для кирпичных построек – 0,15 м.

Немалое значение имеет структура здания. Например, при оформлении дома с пристройкой по углам также необходимо обустроить деформационные швы в отмостке. При этом средняя их ширина должна составлять примерно 12 см. Подбирать гидро- и теплоизоляцию для фундаментных оснований требуется по-разному принципу: плиточный фундамент рекомендуется обезопасить просмоленной паклей, в то же время ленточный требует создания отдельных тепло- и гидроизоляционного слоев.

При строительстве прицокольной конструкции используются деревянные рейки, которые обязательно требуется залить битумом.

Вышеописанные рекомендации считаются универсальными, подходят для всех случаев. Их соблюдение поможет сделать прочное фундаментное основание, которое прослужит несколько десятилетий.

Внимание! Обустройство отмостки важно выполнить тотчас же после возведения здания. Причем все строительные работы производятся до прихода первых холодов.

Необходимое количество температурных швов в бетонной отмостке для конкретного случая может вычислить лишь опытный геодезист

Чем заполнить швы в отмостке

Материалы, предназначенные для заполнения специально созданных швов (вне зависимости от их размеров, разновидности), отличаются такими характеристиками: упругие, пластичные, легко сжимаются, впоследствии сжатия моментально восстанавливают изначальную форму.

Демпферная лента

Предотвращает растрескивание стяжки во время ее высыхания, компенсирует нагрузки от близлежащих строительных конструкций (стенок, колонн). В продаже существует огромный выбор таких изделий, что позволяет обустроить любые по размеру бетонные поверхности.

Укладка демпферной ленты производится вручную, лучше всего использовать ее самоклеящиеся варианты

Уплотнительный шнур

Популярный, чрезвычайно удобный в применении стройматериал для заполнения деформационных щелей. Производится он из вспененного полиэтилена, бывает таких типов:

  • сплошной уплотнительный;
  • в виде трубы.

Диаметр используемого шнура должен на четверть превышать ширину шва. Его аккуратно сжимают, потом укладывают в паз. Таким образом заполняется примерно 2/3 свободного объема.

Уплотнительный шнур производится из вспененного полиэтилена, служит для уплотнения стыков сборных элементов ограждающих конструкций зданий

Герметики и мастики

Для качественной заделки швов в отмостке на сегодня используются разные герметизирующие средства:

  • акриловые;
  • полиуретановые;
  • силиконовые.

Все современные герметизирующие составы разделяют на:

  • однокомпонентные – полностью готовые к использованию;
  • двухкомпонентные – самостоятельно готовятся методом соединения ингредиентов накануне нанесения.

Если шов имеет небольшую ширину, его нужно лишь аккуратно обработать подходящим герметиком. В противном случае герметизирующий состав наносится на предварительно уложенный шнур, изготовленный из вспененного полиэтилена.

Всевозможные мастики (битумно-полимерные, средства на основе резины либо эпоксидные) чаще всего применяют с целью герметизации внешних деформационных щелей. Обычно они наносятся на заранее уложенный в отверстие демпфирующий материал.

При выборе герметизирующего средства чрезвычайно важно учитывать место и условия его применения

Специальные профили

Сегодня температурные швы в цементно-песчаных стяжках успешно заделываются с помощью специфических компенсационных профилей. Такие изделия бывают всевозможных конфигураций и размеров. Для их производства используют резину, металл, пластик или же комбинируют разные материалы. Отдельные модели этой группы следует устанавливать во время заливки раствора, иные допускается монтировать в паз после затвердевания основы.

Производители выпускают многочисленный модельный ряд подобных профилей. Они подходят для наружного и внутреннего применения. Высокая стоимость таких изделий компенсируется тем, что после их использования для заделки щелей не требуется обустраивать недешевую гидроизоляцию.

Металлические компенсационные профили бывают разных конфигураций и размеров, монтаж их чаще всего производится во время заливки бетонного основания

Заполнение швов

Как только залитый бетон окончательно застынет, можно удалить использованные доски и рейки, а затем приступить к заделке щелей. Чаще всего для этого применяются разнообразные герметизирующие средства, ленты из вспененного полиэтилена. В промышленном строительстве для заполнения большинства деформационных отверстий применяют гибкий профиль – пластифицированный поливинилхлоридный шнур. Как правило, он производится длиной не более 0,5 км, шириной – около 6 мм.

Согласно требованиям, заполнять щели любым герметиком разрешается спустя три месяца после их создания, шнур необходимо уложить на протяжении одной недели.

Герметизацию швов в бетоне рекомендуется проводить лишь спустя три месяца после заливки основания

Изоляция швов

Чтобы впоследствии в нижний этаж, подвальное помещение, к фундаментному основанию не проникала влага, все компенсационные швы необходимо тщательно изолировать. Стоит помнить, что под отмостку ни в коем случае не должна протекать вода. Иначе ее устройство окажется большей частью бесполезным, а бетонное покрытие вокруг здания будет служить декорацией.

ЧИТАТЬ ТАКЖЕ:  Альтернативные способы уплотнения песка и грунта без применения виброплиты и аналогов

Выбирать способ гидроизоляции следует с учетом возможного количества осадков, характера разрезов, предельной деформационной нагрузки. На практике чаще всего применяются следующие варианты:

  • использовать полимерные уплотнители;
  • уложить в отверстие гернитовый жгут;
  • аккуратно закрыть разрез гидпрокладкой;
  • выполнить монтаж профильных конструкций.

Самым дорогостоящим методом считается установка уплотнителей, сделанных из вспененного полиэтилена. Подобные изделия легко сжимаются, отличаются высокой эластичностью.

Созданные на бетонной основе компенсационные швы нередко покрывают мастикой. Впоследствии ее затвердения получается материал, который по своим характеристикам напоминает резину. Для выравнивания нанесенной смеси рекомендуется применять мягкий шпатель.

Гидрошпонка (гидропрокладка) – профилированная лента, содержащая в составе полимеры. Ее применение обеспечивает качественную герметизацию отверстий, поскольку такое изоляционное изделие обладает существенной прочностью, эластичностью, легко монтируется, служит продолжительный период времени.

Изоляционные швы устраивают вокруг фундаментов и колонн с целью исключения передачи деформаций от конструкций дома на стяжку пола

Герметик для фундамента, бетонной отмостки

Прицокольная водонепроницаемая конструкция непременно должна быть у всех построек. Но иногда, по причине нарушения технологии работ либо повышенной подвижности грунта, между фундаментным основанием и отмосткой постепенно формируется зазор. Для устранения такой трещины специалисты рекомендуют воспользоваться одним из многократно проверенных методов. Причем существующее разнообразие герметических материалов в магазине позволяет приобрести подходящие герметики для любых случаев.

Чем лучше заделать щель

Важно помнить: сразу после создания отмостку с фундаментом соединять нельзя. Это связано с неравномерной усадкой недавно созданных конструкций. При любых обстоятельствах оставляется компенсационный шов, представляющий собой неширокое отверстие. Оно обязательно должно присутствовать по всему периметру фундаментного основания. Со временем щель заделывают разными материалами, закрывая от разрушительного влияния снаружи.

Убрать зазор между фундаментом и отмосткой возможно такими эффективными средствами:

  • герметик полиуретановый;
  • демпферная лента;
  • мастики битумные;
  • пенополистирол.

Иногда владельцы домов предпочитают сэкономить на стройматериалах. Они заполняют компенсационные швы обыкновенным цементно-песчаным раствором. Такой способ не считается эффективным: с приходом первой же весны непременно образуется более глубокая трещина. Потому для устранения щели следует использовать специальные средства.

Заделка отверстия в бетоне выполняется лишь после предварительной подготовки поверхности

Методы заделки отверстий

На практике применяются несколько проверенных способов устранения зазора между фундаментом и отмосткой. Каждый из них характеризуется своими положительными сторонами, лучше подходит в тех или иных случаях.

Первый вариант – применение полиуретановых герметических составов. После нанесения они сохраняют между созданными конструкциями требуемый температурный режим.

Порядок действий:

  • Обработать отверстие грунтовкой.
  • Аккуратно заполнить появившуюся трещину выбранным средством.
  • Применить декоративную отделку.

Описанный метод больше подходит к давно созданным строениям.

Как дополнительный вариант, допускается применить армирование отмостки, позволяющее связать ее с основой здания.

Последовательность работ:

  • Проделать в фундаментном основании поперечные отверстия (на глубину около 12 см).
  • В последние вставить железные стержни.
  • Заполнить все зазоры раствором.

Подобное армирование не позволит компенсационному шву даже со временем разойтись на значительную ширину. Применяют его для соединения только что построенных конструкций либо когда они уже эксплуатировались продолжительный период времени.

Чаще всего для заделки щелей между цокольным этажом и отмосткой применяется полиуретановый герметик

Что делать, если бетонная отмостка отошла от постройки

На протяжении первого года эксплуатации возведенного здания прицокольное устройство нередко отходит от фундамента. Зачастую это случается по причине усадки конструкции либо грубого нарушения технологии строительства. Как правило, исправить можно обе ситуации.

В любом случае сначала важно установить причину такого следствия. Если щель образовалась из-за неверного монтажа отмостки, то последнюю следует демонтировать, а затем надлежащим образом создать новую.

Если зазор образовался впоследствии чрезмерного пучения почвы на участке, то старую конструкцию необходимо армировать (соединить с фундаментом железными прутьями). Такое действие не позволит отверстию со временем увеличиваться в габаритах.

Саму трещину, образовавшуюся возле цоколя, необходимо заделать высокоэластичной смесью. Она будет сохранять температурный режим, снимать напряжение между фундаментным основанием и отмосткой.

Совет! Материал сцепления желательно замаскировать отделочными декоративными элементами (откосами, бордюрами).

Разновидности герметиков для заделывания швов

Все существующие на сегодня герметизирующие средства возможно разделить на отдельные группы. При этом учитывается их состав, характеристики, выраженные свойства.

По действию:

  • Проникающие. Лучшим образом подходят для обработки бетона. Сразу же после нанесения они заполняют даже малейшие поры, проникают вглубь щелей, чем обеспечивают надежную защиту всему строению.
  • Поверхностные. Покрывают цементно-песчаную стяжку защитной пленкой: впоследствии она препятствует попаданию влаги в созданную конструкцию. Такие средства зачастую используют для заделывания внезапно возникших трещинок.

По числу составляющих веществ:

  • Однокомпонентные. Выпускаются в специальных тубах, полностью готовые к нанесению. Их легко наносить на очищенную основу обыкновенными кистями.
  • Двухкомпонентные. Комплект содержит пасту, отвердитель. Соединяются последние непосредственно накануне выполнения работ, затем наносятся на подготовленную поверхность специальным устройством, шпателем.

По применению:

  • универсальные;
  • внутренние;
  • наружные.

Важная информация! Исходя из места использования, герметики непременно должны соответствовать требованиям по морозостойкости, обладать стойкостью к воздействию ультрафиолета, влаги.

Вдобавок современные герметизирующие средства бывают:

  • битумные;
  • битумно-каучуковые;
  • силикатные.

Последние характеризуются высокой жароустойчивостью, после затвердевания преобразуются в целостную конструкцию. По этой причине их нельзя использовать для герметизации даже слегка подвижных соединений. Главное предназначение силикатных составов – обеспечение герметичности огнезащиты бетонных строений.

Битумно-каучуковые герметики – чрезвычайно эластичные, проявляют неплохие адгезионные свойства. В противовес другим аналогичным изделиям, их допускается окрашивать, но запрещается применять при очень низких температурах.

Современные герметизирующие средства производятся на основе многих веществ. Каждое из них придает изделиям ценных характеристик.

Акриловые

Принадлежат к универсальным, но для работ снаружи зданий их использовать недопустимо. Зачастую они применяются для заделки любых швов внутри построек. Основные плюсы этих средств – отсутствие сильного запаха, возможность нанесения штукатурки, покраски. Вдобавок подобные герметики характеризуются неплохой воздухопроницаемостью, адгезией, продолжительно сохраняющейся эластичностью.

Акриловыми смесями допустимо заделывать щели в кирпичных, бетонных основаниях. Главный их минус – необходимость окончательного просыхания после применения. Иначе впоследствии соприкосновения с влагой подобные герметики частично теряют свою герметизирующую способность.

Акриловый герметик устойчив к ультрафиолетовому излучению, отлично соединяется с большинством материалов

Полиуретановые

Хорошо переносят предельно низкие температуры, характеризуются превосходным сцеплением, устойчивы к коррозии, влиянию химических веществ. Дополнительно они отличаются значительной стойкостью к внешним механическим повреждениям.

Изготовители такой разновидности герметиков гарантируют продолжительную службу бетонных поверхностей при надлежащей заделке всех щелей соответствующими изделиями.

Основное достоинство полиуретановых герметизирующих средств – возможность использования для отделки деформационных швов, существенный недостаток – содержат вредные химические ингредиенты. Высокая эластичность подобных изделий позволяет применять их даже для подвижных стыков.

Полиуретановые составы обладают высокой эластичностью, их допускается наносить на ранее использованный герметик

Тиоколовые

Изготавливаются на основе тиокола, придающего смеси высокой прочности. В итоге обработанные этим герметиком швы отличаются продолжительным эксплуатационным сроком.

Тиоколовые герметизирующие средства принадлежат к группе двукомпонентных. Они не боятся контакта со щелочами, агрессивными растворителями, кислотами, отличаются высокой масло-бензостойкостью. Дополнительно стоит отметить неплохую устойчивость таких изделий к температурным колебаниям. Они часто используются при обработке соединений между стенками и полом.

Тиоколовые герметики применяются как на масштабных строительных объектах, так и в домашнем обиходе

Силиконовые

Чрезвычайно эластичные герметизирующие средства, произведенные на основе силикона, обладают неплохой морозостойкостью (способны выдерживать около 30°С), устойчивостью к пагубному влиянию атмосферы. Это позволяет применять их при заделывании отверстий снаружи построек (к примеру, для отделки отмостки и фундаментного основания).

Силиконовый герметик позволяет создать прочный влагонепроницаемый слой, который держится многие годы

Битумные

Природный битум был известен человеку еще в давние времена, он часто применялся в качестве изоляционного средства. Современный состав такого герметика: паста, изготовленная на основе обработанной битумной смолы, всевозможные добавки.

Основное применение такой герметизирующей смеси – кровельные работы, но ее допускает использовать для гидроизоляции фундаментного основания, бетонных изделий (накануне закладки в почву), канализационных коммуникаций, качественного заделывания швов, в бетоне.

Преимущества:

  • высокая прочность, эластичность;
  • стойкость к УФ-излучению;
  • отсутствие трещин от усыхания;
  • устойчивость к поражению плесенью, грибками;
  • нет необходимости подготавливать поверхность перед нанесением;
  • не вызывает коррозийные процессы на металлах.

Количество недостатков битумных герметиков значительно меньше, среди них: подходят лишь для работ снаружи построек, нельзя окрашивать, не переносят жару.

Битумный герметик обладает отличной адгезией, его возможно использовать при пониженных температурах, для влажных поверхностей

Силан-модифицированные

Производятся из полимеров, вовсе не содержат вредных изоцианатов, растворителей. Как результат, такие изделия считаются экологически безопасными. Применяются они для заделывания швов методом напыления. При этом на обрабатываемой плоскости формируется ударопрочная пленка. Подобные средства наносятся специальным устройством. В случае отделки половых покрытий вполне допустимо использовать обыкновенную кисть. При таких обстоятельствах важно учитывать период застывания нанесенного защитного слоя: он составляет около получаса.

Вдобавок такие составы обладают неплохой адгезией, устойчивы к отрицательному воздействию атмосферы. Они отличаются продолжительным сроком службы, их можно покрасить. Основные минусы – высокая цена (если сравнивать с аналогичными средствами), легко подвергаются поражению грибками.

Какой герметик выбрать для заделки швов в бетонной отмостке

В результате выполнения требуемых наружных работ чрезвычайно важно добиться максимальной герметичности соединений. Для устранения трещин, возникших на бетонной основе внутри здания, будет достаточно воспользоваться силиконовой смесью. Снаружи следует применять лишь высокопрочные герметизирующие составы.

Основные требования к характеристикам герметика (с учетом разновидности швов):

  • для подвижных – устойчивость к воздействию УФ-излучений, осадкам, отличная адгезия, эластичность;
  • для неподвижных – стойкость к резким перепадам температуры, морозостойкость, высокие эластичные свойства, хорошее сцепление.

Дополнительно герметик обязательно должен сохранять форму, спустя время не смещаться. Последнее особенно важно при заделке вертикальных стыков в многоэтажных домах. Самыми подходящими для подобных ситуаций считаются полиуретановые герметизирующие средства.

В случае необходимости заделать наружные швы, выполнить герметизацию соединений между бетонной отмосткой и фундаментом сооружения возможно применить силан-модифицированные препараты. Их прекрасная адгезия, превосходная эластичность помогают перенести множественные деформации. Причем подобные герметизирующие средства не теряют заявленные свойства на морозе, при максимальных температурах.

Перед нанесением любого герметика поверхность следует подготовить (очистить, высушить), поскольку это увеличит адгезию материала к основанию

Заключение

На заключительном этапе возведения любого дома обязательно создается защитная прицокольная конструкция. Чтобы она служила продолжительное время, надежно защищала фундамент, в ней важно предусмотреть специальные швы. Они бывают разных видов, устраиваются в зависимости от характеристик почвы, применяемых стройматериалов, а также климатических условий, где расположена постройка. Для заделки отверстий используются современные высококачественные герметики. Их огромный ассортимент в специализированных магазинах позволяет выбрать наиболее подходящее изделие для каждого конкретного случая, учесть все нюансы строительных работ. Правильно сделанные температурные швы в отмостке впоследствии не допускают разрушения самой конструкции, значительно продлевают срок ее эксплуатации.
