Электрический тёплый пол – отличное решение для равномерного подогрева пола в жилье. Особенно это актуально для тех районов, где отсутствует газопровод и довольно суровый климат.

Несмотря на определённую сложность и длительность монтажа тёплого электрического пола под кафельную плитку, уложить его можно самостоятельно. Для этого нужно знать подробную схему подключения системы и правильно рассчитать её общую мощность, чтобы полы в собственном доме или квартире были всегда тёплыми.

В статье разобран поэтапный монтаж греющего кабеля под керамическую плитку, начиная с его выбора и заканчивая укладкой кафеля на подготовленное основание.

Укладка электрического тёплого пола под плитку

↑ Почему именно электрический?

Современные технологии позволяют владельцам домов обогревать поверхность пола системой водяного подогрева, которая связана с основной отопительной системой. Или обогревать помещение электрическим «тёплым полом» нескольких видов.

В обоих вариантах «тёплый пол» под кафельной плиткой рассматривается или в качестве основного источника тепла в помещении, или только как эффективный метод повышения комфортности.

Как более экономный в плане энергозатрат, на первый взгляд, — водяной подогрев. Только не всё просто с таким вариантом обогрева – владельцу предстоят масштабные работы. И не только работы, но и административная волокита, чтобы получить разрешение на монтаж подобной отопительной системы.

Поэтому электрические «тёплые полы» в этом плане более привлекательны, хотя и со своими минусами. Дорогая электроэнергия – это минус такого варианта обогрева. Но сэкономить можно, если использовать качественную термоизоляцию, а также грамотно отрегулировать систему подогрева.

Укладка электрического тёплого пола под плитку

В результате пол с подогревом будет оптимально распределять тепло в помещении. Всё грамотно – внизу максимальная температура, которая постепенно будет снижаться по мере увеличения дистанции от напольной поверхности. Керамическая плитка имеет качество накапливать тепло. Поэтому, нагревшись, она постепенно станет отдавать тепло воздуху, что влияет на плавную, более экономичную работу системы, минимизируя количество её включений.

↑ Что первым делом выполняют перед укладкой электрического «тёплого пола»?

Существует несколько типов электрических полов. Все они монтируются по-разному. Правда есть общие требования, касающиеся подготовительных работ и выбора требуемого инструмента.

Укладка электрического тёплого пола под плитку

  1. Полы должны иметь определённую степень термоизоляции. Нецелесообразно тратить дорогое электричество на подогрев холодного пола, если под ним находится открытый грунт или неотапливаемый подвал. «Тёплый пол» нужно укладывать только на хорошо утеплённую основу.
  2. Не стоит класть греющий кабель на неровную поверхность, если планируется покрыть его кафелем. Если старый пол имеет большие перепады, щели и иные дефекты, то нужно начинать с их устранения. Для этого потребуется залить выравнивающую бетонную стяжку и по мере необходимости выполнить теплоизоляционные работы.

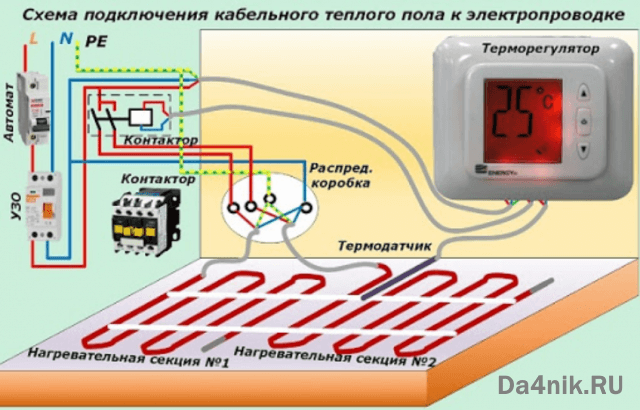

  3. Для подключения «тёплого пола» требуется заранее выделить отдельную линию электропитания, которую желательно подключить через автомат и дополнительно защитить УЗО. Также заранее необходимо определить и точку монтажа терморегулятора – к ней должна подводится линия электропитания. Если в комнате сильная влажность, то необходимо установить блок управления в соседнем помещении. Важно, чтобы к нему всегда был беспрепятственный доступ.
  4. Как видно из практики, часто приходиться покупать блок управления и термодатчик дополнительно – крайне редко они предусмотрены комплектацией. Кабель термодатчика необходимо покупать с небольшим запасом, чтобы можно было без проблем установить блок управления в планируемом месте.
  5. Так как в любом случае выполняется электромонтаж, следует заранее приготовить нужные для работы инструменты. Необходимо будет отрезать провода, снимать с них изоляцию, после чего зачищенные концы запрессовать в наконечники или залудить оловом. Для изоляции точек соединения проводки потребуется качественная изолента или термоусадочные трубки. Если у вас имеется строительный фен, то с его помощью можно быстро прогреть термоусадку и проложить провода.

Укладка электрического тёплого пола под плитку

Кроме того, в процессе монтажа и после его окончания, перед вводом системы в эксплуатацию, проверяются характеристики электрической цепи на соответствие с паспортными данными. Для этого потребуется мультиметр, поэтому его желательно заранее купить.

  1. Монтаж греющего кабеля всегда связан с общестроительными работами. В частности, для подготовки штробы под электропроводку и термодатчик потребуется болгарка с диском по бетону и перфоратор с лопаткой. Монтаж некоторых тёплых полов требует заливки стяжки – для этого тоже необходим определённый инструмент.
  2. Пол будет покрываться кафелем, поэтому потребуется ещё подготовить зубчатый шпатель, строительный миксер для размешивания большого количества клея, валики или кисти для покрытия основания грунтовкой, ведра, уровень для проверки горизонтальности кафеля в ходе его укладки.

Это основные моменты подготовки. Существует много технологий укладки электрического «тёплого пола» под плитку, поэтому стоит разобрать самые распространённые из них.

Укладка электрического тёплого пола под плитку

↑ Укладка греющего кабеля

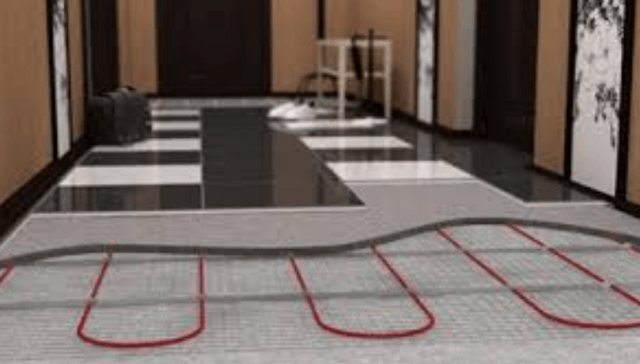

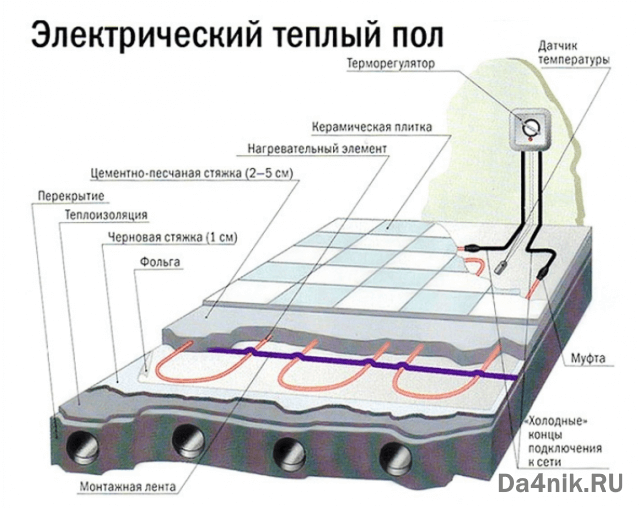

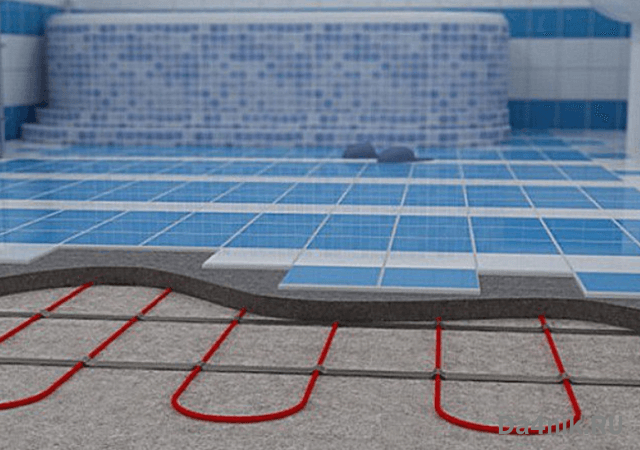

Процесс монтажа греющего кабеля предусматривает укладку и крепление кабеля к основанию, заливку поверх него стяжки и монтаж на бетонный пол кафельной плитки.

Укладка электрического тёплого пола под плитку

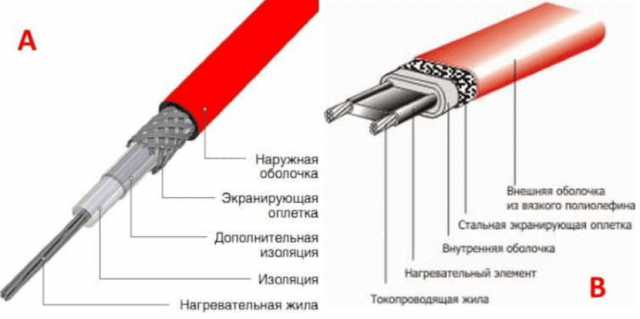

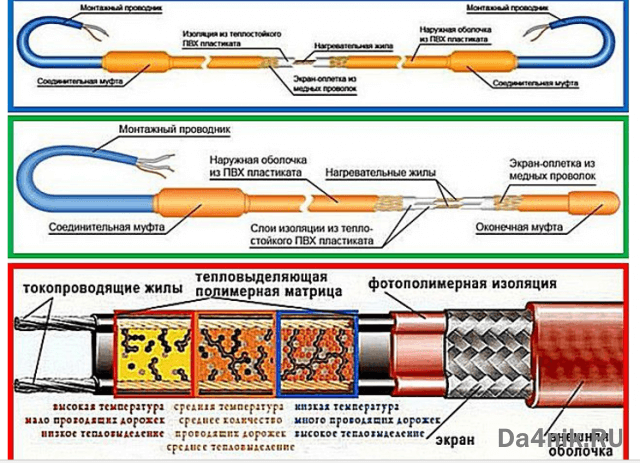

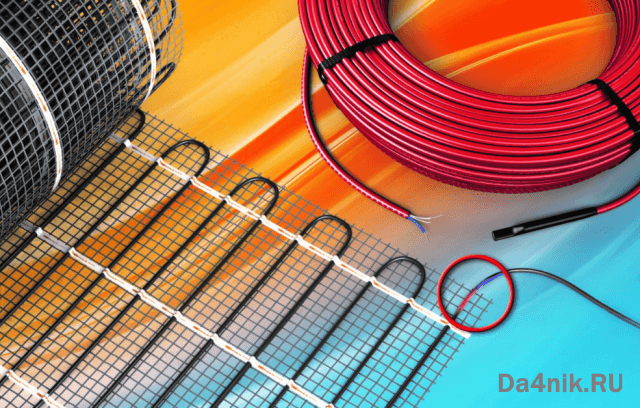

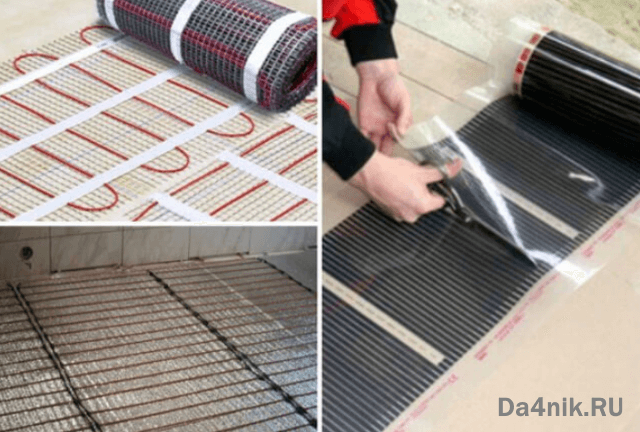

Обогревать пол можно 3-мя видами греющих кабелей:

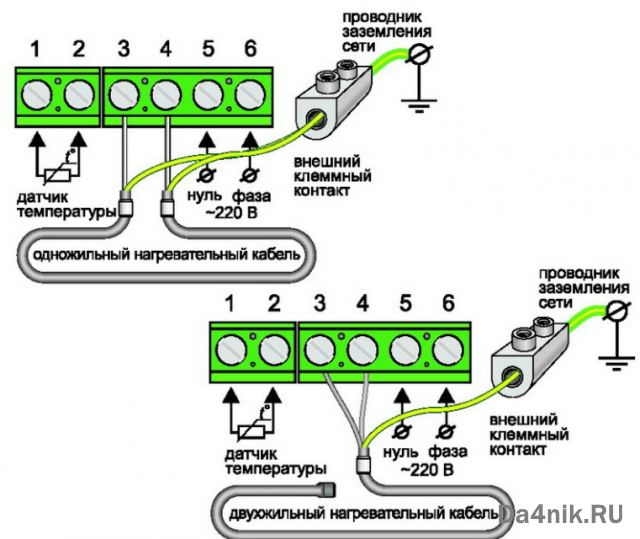

  1. Одножильные. Как вы поняли из названия, они состоят из одного провода, который одновременно выступает в роли проводника и нагревательного элемента. Одножильный греющий кабель требуется укладывать так, чтобы оба его конца можно было подключить к блоку управления. Главное – соблюсти единственное правило – петли греющего кабеля не должны пересекаться друг с другом.
  2. Двужильные. С двужильными кабелями работать проще – в них 2 проводника. Для нагрева пола можно использовать две жилы или одну. В первом случае провода замыкаются на конце с помощью муфты. В последнем одна жила закольцовывается, а вторая держится в резерве на случай перегорания первой. Или обе жилы отдельно закольцовываются и работают независимо друг от друга.

Оба типа кабелей греются по всей длине, а регулируется уровень их нагрева с помощью блока управления, к которому они подключаются.

Укладка электрического тёплого пола под плитку

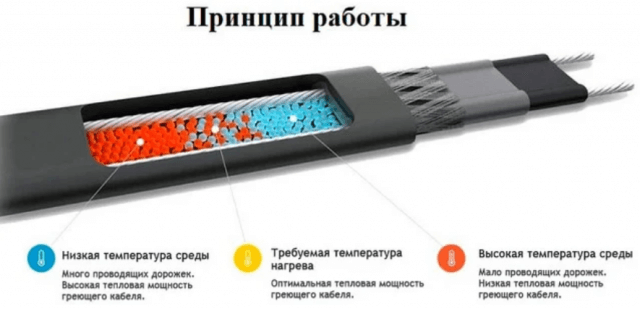

 3. Саморегулирующиеся. Это высокотехнологичные кабеля, в которых провода пропускают ток, а нагрев происходит за счет специальной полупроводниковой матрицы, размещённой между проводами. Концевая муфта в них просто выполняет роль изоляции, потому что 2 провода непосредственно друг с другом не соединяются. В них протекает ток по всей длине. Матрица изначально имеет максимальную проводимость, поэтому быстро нагревается. По мере нагрева её проводимость падает, а после достижения определённой температуры полупроводник «запирается». Это происходит на отдельных участках кабеля – за счёт этого происходит саморегуляция.

Благодаря этому удаётся экономить электричество – матрица не будет потреблять больше энергии, чем ей требуется для нагрева пола до нужной температуры. Это также позволяет исключить перегрев кабеля.

Кроме того, на конце греющих кабелей устанавливают простой провод, с помощью которого уложенную систему подключают к блоку управления. Данные провода соединяются с греющим кабелем специальной муфтой. Второй конец провода соединяют с блоком управления.

Укладка электрического тёплого пола под плитку

↑ По какой схеме нужно укладывать кабель, и сколько его требуется?

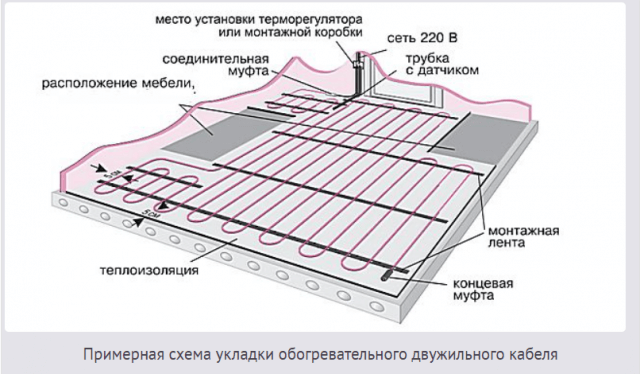

Перед укладкой кабеля требуется всегда составлять схему укладки.

Укладка электрического тёплого пола под плитку

В ходе её составления требуется учесть следующее:

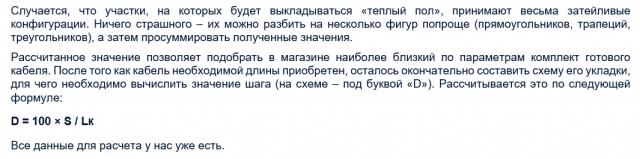

  1. Необходимо правильно рассчитать тепловую мощность системы. Если греющий кабель планируется использоваться в качестве основного источника тепла, то для обогрева площади 1 м² требуется провод мощностью 140-180 Вт. Если он будет использоваться в качестве дополнительного источника тепла, то достаточно мощности от 80 Вт на 1 м². В любом случае нужно учесть качество теплоизоляции пола и предусмотреть 30%-ый запас на возможные теплопотери.

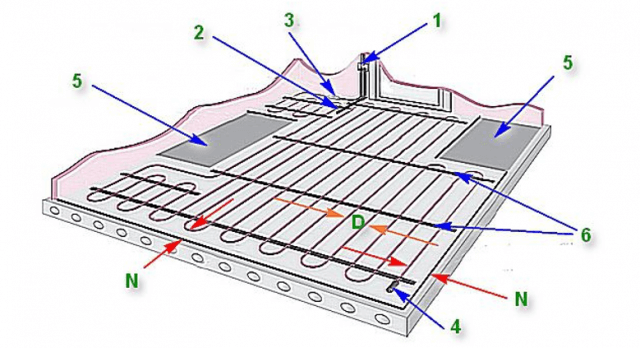

  2. Точку монтажа терморегулятора (поз. 1) – в общем можно выбирать произвольно, но прибор должен размещаться не ниже 30 см от уровня готового пола (с учётом толщины стяжки и укладываемого поверх неё кафеля). Часто терморегулятор устанавливают возле выключателей для быстрого доступа. Запрещается закрывать его мебелью, коврами и т.д.
  3. Термодатчик в процессе монтажа (поз. 2) необходимо разместить по центру между нитками кабеля на расстоянии приблизительно 50-60 см от стены.
  4. На схеме необходимо также отметить точки расположения соединительной муфты (поз. 3) используемой для перехода с обычного провода на греющий кабель и концевой муфты (поз. 4).
  5. Не нужно размещать греющий кабель в тех зонах (поз. 5), где будет установлена мебель и бытовая техника. Вырабатываемое системой тепло должно беспрепятственно передаваться воздуху помещения, иначе кабель может перегреться и перегореть.

    Укладка электрического тёплого пола под плитку

Данные требования можно не учитывать, если укладывается саморегулирующийся кабель. Он функционирует по другому принципу, поэтому не перегреется и не сгорит. Однако, стоит ли укладывать дорогой кабель в тех местах, которые обогревать не требуется?

  1. В ходе монтажа кабеля его повороты необходимо размещать на расстоянии не меньше 5 см от стен (поз. N). Если возле стены установлена батарея, конвектор или вдоль неё идет труба отопления, то данное расстояние необходимо увеличить до 10 см и более.
  2. Запрещается допускать пересечения кабелей в ходе укладки, даже с размещением их на разных уровнях в теле стяжки.
  3. Лучше всего укладывать и фиксировать греющий кабель специальными монтажными планками (поз. 6). Длину планок для каждого участка нужно подбирать с учётом монтажной схемы.
  4. Принято считать, что для нормального обогрева пола требуется охватить греющим кабелем около 75% площади комнаты.

Если шаг между нитками кабеля получится более 30 см, то вероятнее всего пол будет неравномерно прогреваться — на нём будут чередоваться холодные и нагретые участки. Поэтому нужно покупать длиннее кабель и укладывать его с более мелким шагом.

Укладка электрического тёплого пола под плитку

Укладка электрического тёплого пола под плитку

После покупки и приготовления всех необходимых для монтажа материалов и инструментов, требуется начертить схему монтажа греющего кабеля. Её желательно делать с соблюдением масштаба и держать во время укладки всегда под рукой.

После составления схемы можно начинать монтажные работы, которые состоят из многих этапов. Ниже каждый из них подробно расписан.

↑ Процесс монтажа греющего кабеля

На примере пошагово разберём процесс монтажа греющего кабеля на утеплённое бетонное основание.

Укладка электрического тёплого пола под плитку

Составление монтажной схемы.

В соответствие с размерами помещения и расположением в нём мебели с бытовой техникой, необходимо составить схему укладки греющего кабеля.

Бурение отверстия для монтажа термостатического блока.

Сначала требуется пробурить в стене отверстие для монтажа термостатического блока. Это делается с помощью электрической дрели или перфоратора и специальной коронки. Как говорилось выше, он должен размещаться на высоте не менее 30 см от готового пола.

Проделывание штробы в стене под проводку.

От вырезанного отверстия прочерчиваем вниз две вертикальные линии до пола. Они позволят проделать в стене ровную штробу сечением 20×20 мм для укладки в неё холодного участка кабеля и гофротрубки с термодатчиком.

По этим линиям необходимо болгаркой с диском по бетону прорезать на необходимую глубину две канавки, после чего нужно перфоратором с насадкой в виде лопатки вырубить между прорезанными линиями бетон.

Затем желательно сразу закрепить кабель в готовой штробе с помощью нескольких проволочных или пластиковых хомутов – с их помощью нужно стянуть провода и трубку в пучок.

Удаление с пола строительного мусора.

После штрорбления стены требуется убрать с пола строительный мусор. Если у вас имеется строительный пылесос, то лучше воспользоваться им.

Устранение дефектов на основании.

При наличии больших перепадов и трещин желательно выровнять пол цементной стяжкой, которая позволит скрыть все дефекты.

Если они несущественные, то можно просто зашпаклевать и отшлифовать выступающие участки.

В итоге площадка под укладку греющего кабеля должна получиться ровной и чистой.

Покрытие пола грунтовкой.

Перед укладкой утеплителя и монтажом кабеля, необходимо покрыть пол грунтовкой глубокого проникновения. Это позволит сделать пол более ровным и менее пыльным, а также улучшить соединение бетонной стяжки с основанием.

Укладка теплоизоляционного слоя.

Укладка электрического тёплого пола под плитку

Пол необходимо покрыть также термоизоляцией в виде фольгированного утеплителя, который укладывается отражающим слоем в сторону помещения. Фольгированный материал необходимо класть как можно плотнее, чтобы стыки получались минимальными.

Благодаря этому удастся перенаправить всё тепло внутрь помещения, что позволит сделать «тёплый пол» более эффективным и экономичным.

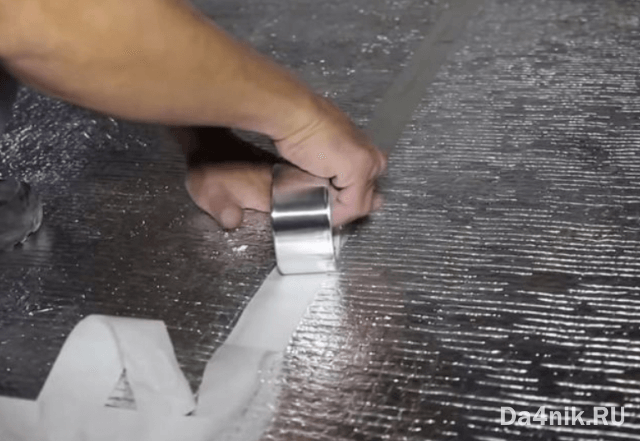

Все стыки между листами утеплителя необходимо проклеить фольгированным скотчем.

Установка монтажных планок.

В соответствии со схемой укладки требуется нарезать монтажные планки. Они крепятся к полу дюбелями или обычными саморезами. Данные планки нужны для крепления кабеля перед заливкой бетонной стяжки.

Они устанавливаются с шагом 0,5 — 1 м.

Укладывать греющий кабель с помощью монтажных планок очень удобно, но иногда от них лучше отказаться. К примеру, если рядом с поверхностью основания залегает гидроизоляционный слой, потому что в результате крепления крепёжных планок к полу он повредится.

В этом случае на основание необходимо настелить армирующую стеклопластиковую сетку с размером ячейки 50×50 мм и более.

Кабель в процессе укладки нужно просто привязывать к этой сетке.

Сама же сетка позволит укрепить заливаемую стяжку. Железную армирующую сетку не советуют использовать в целях безопасности, потому что в результате повреждения кабеля электричество распространится по всей арматуре.

Монтаж кабеля.

Укладка электрического тёплого пола под плитку

Сначала его крепят в районе соединительной муфты, причём нужно сразу оценить оставшуюся длину холодного участка кабеля, чтобы его было достаточно для подключения к блоку управления.

Он не должен пересекаться с греющим проводом.

Холодный участок кабеля можно уложить вдоль стены в щель между утеплителем и стеной.

Рисунок раскладки необходимо постоянно сверять с имеющейся схемой.

Крепить кабель к монтажным планкам нужно с помощью расположенных на них отгибающихся усиков.

Если укладывается сетка, то провод нужно привязывать к ней. Главное, чтобы он был точно уложен по чертежу и ничто не мешало заливке стяжки.

Крепление термодатчика.

Завершается монтаж кабеля установкой крепления термодачика. Отрезается необходимой длины гофротруба, после чего в неё вставляется термодатчик. Он должен дойти до противоположного конца трубки, который нужно сразу закрыть предусмотренной комплектацией заглушкой.

ЧИТАТЬ ТАКЖЕ:  Беседки с мангалом, барбекю, печью

Благодаря этой заглушке жидкий раствор не сможет попасть внутрь гофры во время укладки стяжки.

Гофру с датчиком крепят заглушенным концом между петлями кабеля так, чтобы термодатчик был на расстоянии приблизительно 50 см от изгибов кабеля. Второй конец гофры требуется завести в проделанную в стене штробу и протянуть её до отверстия блока управления. Главное – сильно не перегнуть трубку.

Укладка в штробу холодного участка кабеля.

В штробу укладывается холодный участок кабеля. Иногда в этот канал также укладывают провода, питающие термостатический блок. Провода и гофрированную трубку в штробе необходимо осторожно собрать в одну «косичку» — в канале для этого мы уже установили хомуты.

Укладка электрического тёплого пола под плитку

Заделка канала строительным раствором.

Канал, заполненный проводами, необходимо заделать цементным или гипсовым раствором. Тип раствора нужно выбирать с учётом материала изготовления стены, пола и будущего основания.

Тестирование рабочей электрической части системы.

Перед дальнейшими действиями необходимо протестировать работу электрики, проверить правильность подключения проводов и безопасность системы.

Для этого нужно тестером прозвонить весь кабель и замерить его общее сопротивление – оно не должно сильно отличаться от указанного в паспорте значения более чем на 10%.

Затем требуется проверить правильность подключения проводов к клеммам термостата. Это делается с помощью идущей с ним схемой. После обрезки проводов очищенные от изоляции концы необходимо облудить или обжать специальными наконечниками, чтобы можно было качественно их подключить или состыковать.

После проверки правильности подключения желательно проверить работу системы.

Для этого нужно выполнить пробный пуск длительностью 40 — 60 сек.

Такого промежутка времени достаточно для проверки работы блока управления.

Потом всю систему нужно обесточить. Чтобы обезопасить себя от поражения током, желательно снять блок управления до окончания монтажных работ.

Укладка электрического тёплого пола под плитку

Проверка надежности фиксации греющего кабеля и схемы укладки.

Перед заливкой стяжки желательно ещё раз убедиться в надёжном креплении кабеля.

Еще один важный нюанс – некоторые производители электрических тёплых полов для предоставления гарантии требуют наличие точной схемы укладки. Многие из них для этого выделяют в паспорте отдельную страницу в виде бланка.

На этом бланке с привязкой к размерам комнаты чертится схема укладки, на которой указываются точки расположения основных элементов системы — термодатчика и терморегулятора, концевых и соединительных муфт.

Прорезание окошек в утеплителе.

Теперь можно заливать саму стяжку. Чтобы она хорошо контактировала с основанием, в слое утеплителя между нитями греющего кабеля необходимо вырезать прямоугольные окошки длиной до 20 см и шириной примерно 5 см.

Между этими окошками должен быть шаг 1 м в одном ряду, а соседние прорези в следующих полосах нужно делать со смещением на половину шага, чтобы в итоге окошки шли в шахматном порядке.

Наклеивание демпферной ленты.

По периметру помещения комнаты в углах между стеной и полом необходимо наклеить демпферную ленту, которая позволит создать температурный шов.

Установка маячков.

Их нужно устанавливать так, чтобы стяжка получилась толщиной не меньше 3 см (оптимально — 5 см).

Замешивание и укладка раствора.

Замешивается раствор в таком соотношении: 4 части песка, 1 часть цемента, 5 частей щебня и 0,6 части воды. Кроме того, желательно добавить в раствор специальный пластификатор, благодаря которому бетон станет более эластичным. Его добавляют в количестве 1% от веса цемента.

После чего раствор укладывается поверх закреплённого на полу кабеля.

Общая толщина стяжки должна составлять 3-5 см. Затем он выравнивается по установленным маячкам при помощи широкого правила.

Главное не допустить наличие пор (воздушных пузырей) в слое раствора, потому что они значительно снизят качество пола и эффективность работы системы. Кроме того, из-за них часто перегревается и перегорает кабель.

Затем нужно подождать минимум неделю, чтобы бетон хорошо схватился и набрал прочность. В первые дни надо увлажнять бетон обычной водой и накрывать его полиэтиленовой плёнкой, чтобы он не трескался в результате быстрого испарения воды.

Укладка электрического тёплого пола под плитку

Укладка плитки.

После набора прочности бетонного пола нужно покрыть его грунтовкой, после чего можно укладывать на него керамическую плитку.

Укладывать кафельное покрытие нужно с помощью специального клея, который должен иметь маркировку «тёплый пол», так как он должен постоянно выдерживать высокую температуру.

В процессе монтажа плитки нужно использовать крестики, чтобы швы между рядами плитки получались ровными и красивыми.

Затем швы между плиткой понадобится затереть, почистить и помыть весь кафельный пол.

После укладки напольного покрытия требуется подождать ещё 2 недели, чтобы стяжка набрала 100%-ную прочность. Запрещается ускорять данный процесс с помощью включения тёплого пола.

Укладка электрического тёплого пола под плитку

Далее постепенно выводят на рабочую мощность тёплый пол. Первый день выставляют на термостате 15°С, и через каждые сутки добавляют по 5°С. Таким образом постепенно выводят систему на требуемый режим работы.

Укладка электрического тёплого пола под плитку

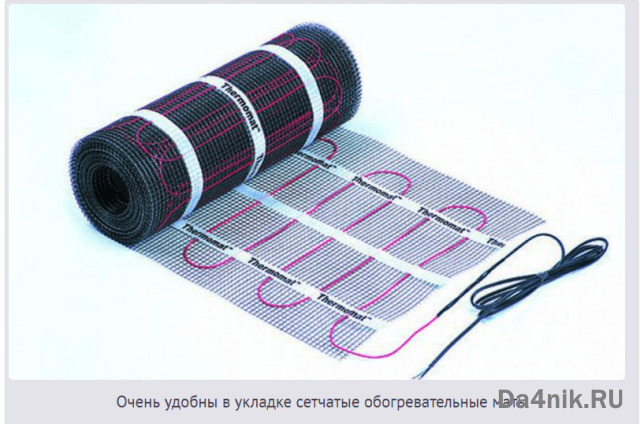

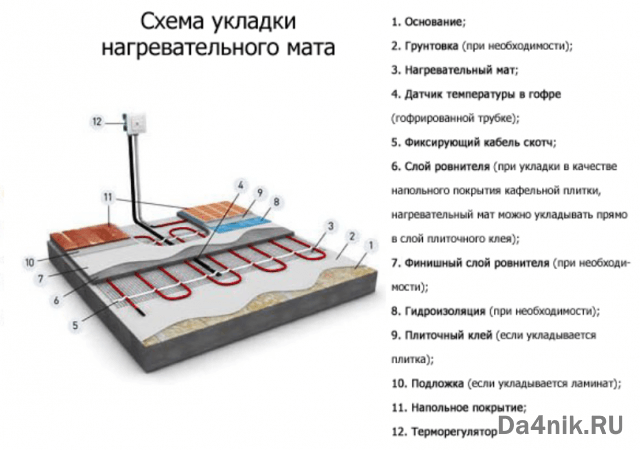

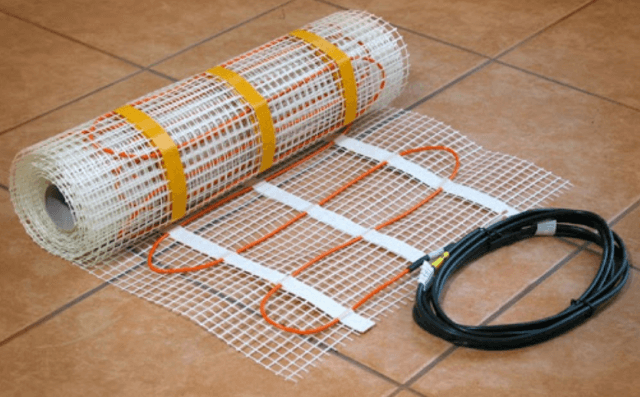

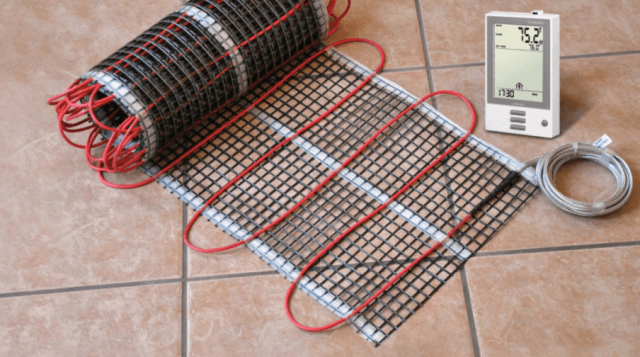

↑ Укладка «тёплого пола» из сетчатых матов

Такой пол укладывается немного иначе.

Разработка схемы укладки.

В соответствие с площадью помещения и запланированным размещением мебели и бытовой техники необходимо составить точную схему укладки сетчатых греющих матов.

Подготовка отверстия под термостат и проделывание штробы под проводку.

Отверстие бурится в стене также, как было описано выше. Но дальше помимо вертикальной штробы необходимо сделать небольшое углубление в полу для размещения в нём гофрированной трубки и термодатчика.

Горизонтальную штробу нужно делать также сечением 20×20 мм и длиной приблизительно 60 -70 см от стены.

Горизонтальная штроба является продолжением вертикальной.

Уборка помещения и покрытие пола грунтовкой.

Далее нужно убрать пыль и мусор с пола. Лучше воспользоваться пылесосом. После этого напольная поверхность покрывается грунтовкой.

Укладка термодатчика.

После высыхания нанесённой на пол грунтовки требуется уложить в штробу термодатчик и хорошо его закрепить. Его необходимо запустить в гофротрубку, конец которой необходимо обязательно заглушить пробкой (всё делается так же, как в процессе монтажа греющего кабеля).

Укладку гофры требуется начинать с пола, и двигаться к стене до точки установки терморегулятора.

Гофрированную трубку можно на время зафиксировать в канавке силиконовым «горячим клеем» с помощью пистолета.

Главное в процессе укладки – не допустить сильного перелома трубки в углу.

Заделка штробы клеем для плитки.

Перед монтажом матов понадобится сразу хорошо заделать штробу с гофрированной трубкой с помощью клея для плитки. Важно чтобы в штробе не осталось пустот. Раствор клея нужно выровнять до поверхности основания.

Укладка электрического тёплого пола под плитку

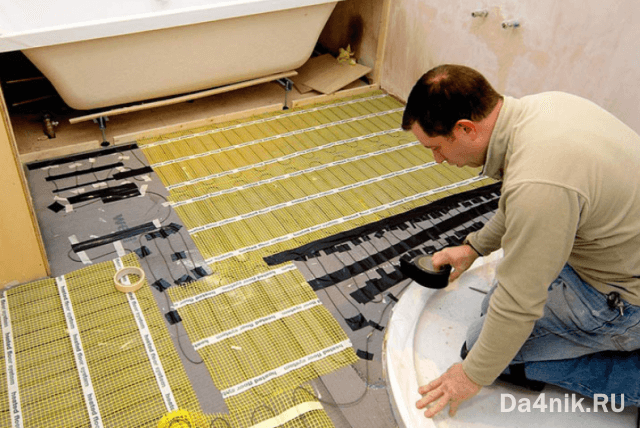

Монтаж матов с помощью разработанной схемы.

В процессе укладки также требуется не допустить пересечения кабелей. Маты кладут на пол параллельно с зазором примерно 5 сантиметров.

В ходе укладки матов в районе установленного термодатчика требуется сделать так, чтобы датчик был расположен по центру между нитками кабеля.

Изменяется направление укладки просто. Для этого необходимо аккуратно разрезать стекловолоконную сетку мата. Далее продолжить монтаж мата в требуемом направлении.

Крепить маты к полу можно также с помощью силиконового термопистолета.

Снизу некоторых матов предусмотрен самоклеящийся слой, с помощью которого удаётся быстро крепить их к основанию. Маты требуется просто прижимать к полу.

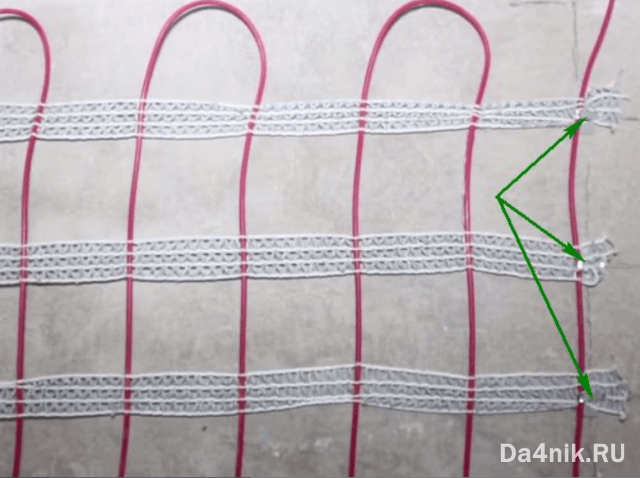

Существуют также растягивающиеся маты – они изготовлены из сетчатого эластичного основания, которое позволяет быстро охватывать нужный участок пола и изменять шаг укладки провода. В комплектации этих матов часто предусмотрены зацепы с самоклеящейся площадкой (на картинке они указаны зелёными стрелками).

Укладка электрического тёплого пола под плитку

Их устанавливают в требуемом месте, после чего растягивают мат. Зацепы требуется устанавливать в начале и конце матов. В остальном сама технология монтажа не изменяется.

Растягивающиеся маты хороши также тем, что позволяют быстро закрывать проблемные участки: их можно растянуть по диагонали или уложить в форме трапеции.

Проверка системы.

После укладки матов необходимо проверить рабочие параметры системы и правильность подключения проводов к блоку термостата. Затем также необходимо выполнить пробный запуск.

Если все выполнено правильно и электрический тёплый пол нормально функционирует, то его нужно полностью обесточить и уложить на него керамическую плитку.

Укладка электрического тёплого пола под плитку

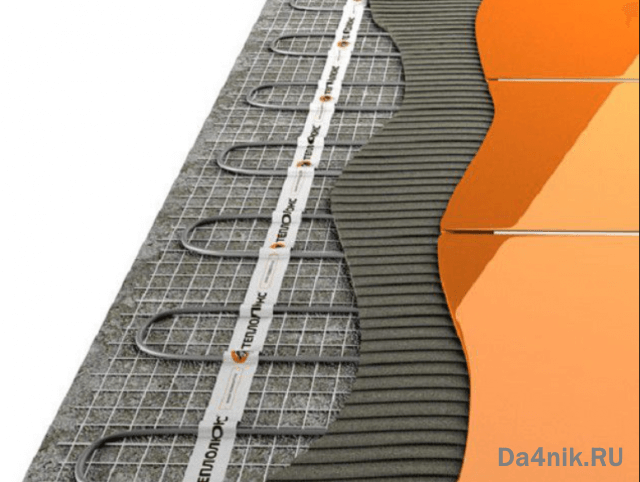

Укладка плитки.

Нужно замешать требуемое количество клея. Плиточный клей необходимо укладывать небольшими участками на маты и равномерно распределять по полу простым шпателем так, чтобы слой клея получился толщиной 8 — 12 мм (с учётом толщины самого греющего кабеля).

Потом зубчатым шпателем гребнем 10 мм на уложенном растворе клея необходимо сделать углубления для укладки кафеля.

Работать с этим инструментом нужно осторожно, потому что можно нарушить изоляцию греющего кабеля.

Во время укладки плитки требуется не допустить пустоты между плиткой и основанием, особенно в местах, где уложен греющий провод.

В ходе монтажа плитки необходимо контролировать её горизонтальность уровнем и устанавливать между рядами плитки специальные крестики, чтобы пол получился ровным и очень красивым.

Затем требуется замазать все швы между плитками и очистить пол от остатков клея и протереть его дочиста мокрой губкой.

Эксплуатация тёплого пола.

После монтажа плитки передвигаться по ней можно после истечения указанного производителем клея срока. Для набора прочности клея также запрещается включать «тёплый пол».

Лучше всего подождать 20-25 дней, по прошествии которых нужно постепенно выводить систему на требуемую рабочую мощность.

На такой монтаж уйдет больше клея, чем на укладку кафеля на залитую бетонную стяжку. Но зато это позволит сократить трудозатраты и ускорит монтаж.

↑ Инфракрасный тёплый пол

Этот вид системы «тёплый пол» представляет собой тонкую плёнку, состоящую из нагревательных инфракрасных элементов, передающие производимое тепло не воздуху, а покрытию пола и предметам в помещении. Данный электрический тёплый пол считается наиболее экологичным и экономичным вариантом при обогреве жилых помещений.

Укладка электрического тёплого пола под плитку

Его установка намного проще, чем у других «тёплых полов». Полосы инфракрасной плёнки нужной длины расстилают на уложенную на пол отражающую теплоизоляцию. Наверх плёнки монтируют напольное покрытие.

При монтаже не будет много грязи и трудоёмких работ. Инфракрасные плёночные полы также устанавливают на стены и потолки.

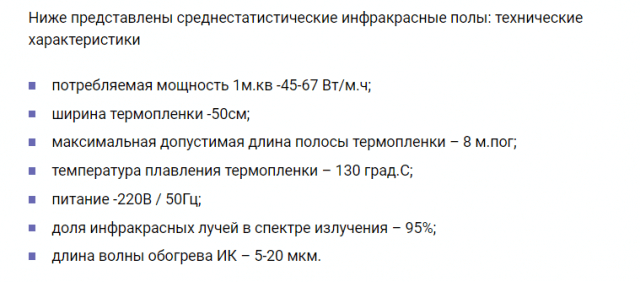

↑ Особенности и преимущества инфракрасного тёплого пола

При работе этого типа «тёплого пола» расход электроэнергии меньше до 20%, чем у кабельных типов.

К преимуществам относится и быстрый монтаж, который выполняют на любом этапе ремонта.

Уровень напольной поверхности поднимется только на 3-4 мм (толщину стяжки или подложки).

Укладка электрического тёплого пола под плитку

При установке инфракрасных тёплых полов под керамоплитку действуют специальные требования к их монтажу:

  1. Чтобы функционирование было наиболее эффективным, укладывают плёнку или в очень тонкую бетонную стяжку в 8~10 мм, и/или под армирующую сетку из пластика в слой плиточного клея.
  2. Использовать армирующую сетку из металла запрещено.
  3. Укладку проводят только на свободной и открытой от домашнего оборудования и предметов мебели поверхности пола.
  4. Поверхность напольной поверхности под тёплый пол нужна без выступов, впадин и заметных изъянов. По плитам перекрытия предварительно делают бетонную стяжку по уровню.

↑ Укладка инфракрасной плёнки

  1. Основание пола тщательно вычищают, выметают весь мусор. На поверхности не должно остаться камешков, шурупов, кусочков арматуры либо проволоки, никаких сторонних предметов.
  2. Перед монтажом составляют подробный план помещения, учитывая места расстановки предметов мебели, рисуют на нём схему расположения инфракрасной плёнки. На бетонном основании намечают раскладку плёнки, отступая от стен примерно 40 см.
  3. Укладывают плёнку теплоизолятора, нарезая её кусками, которые необходимы по схеме «тёплого пола».
  4. Все места стыков теплоизолятора проклеивают скотчем, приклеивая его к полу по краям.

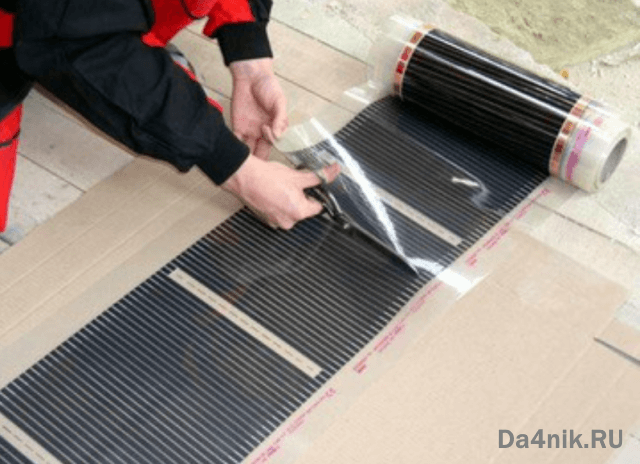

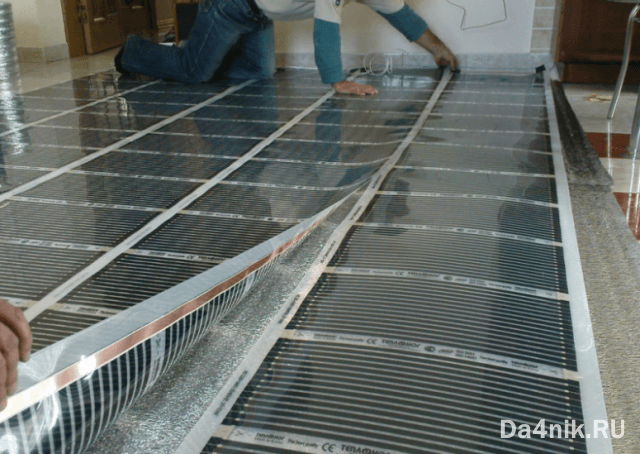

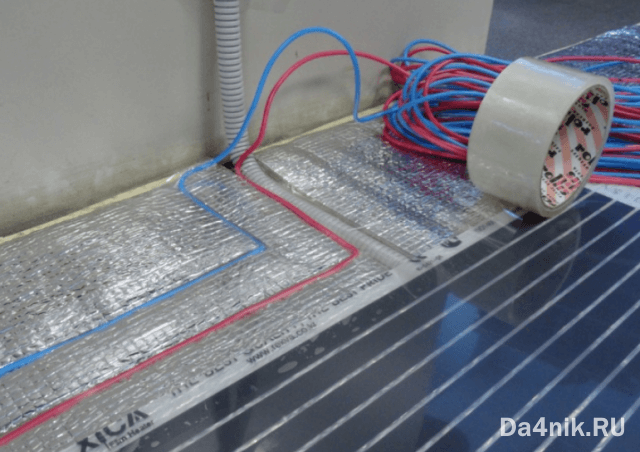

  5. Сверху укладывают плёночный тёплый пол. Нужной длины куски отрезают в обозначенных символом местах ножницами.

Укладка электрического тёплого пола под плитку

Между полосками плёночного пола делают отступ 5~10 мм. Полоски не должны накладываться друг на друга. По этим расстояниям инфракрасную плёнку приклеивают скотчем к фольгированной теплоизоляционной плёнке. По краям ленты тёплого пола (там, где медная шина), устанавливают специальные зажимы-клеммы в местах электрических соединений.

  1. Клеммы крепко обжимают пассатижами. Выступы на зажимах должны продавливать пластик, обеспечивая надёжное соединение с медной полоской. Зачищенные концы провода монтажного вставляют в клеммы и хорошо их обжимают.
  2. Для всех нарезанных кусков плёнки выполняют параллельное электрическое соединение между собой. Клеммы с двух сторон заклеивают кусочками специальной толстой или битумной изоленты, качественно закрыв клеммы и оголённые концы проводов. Оголённые концы медной шины, которые остались свободными, также надо заизолировать.
  3. Подключают провода нужной длины в месте выхода к терморегулятору. Под инфракрасную плёнку на некоторой дистанции укладывают термодатчик, к которому присоединён провод. Сверху закрывают всё плотной плёнкой из полиэтилена, приклеивая её скотчем. Наверх неё раскатывают пластиковую армирующую сетку, чтобы её края вышли за размеры тёплого пола.

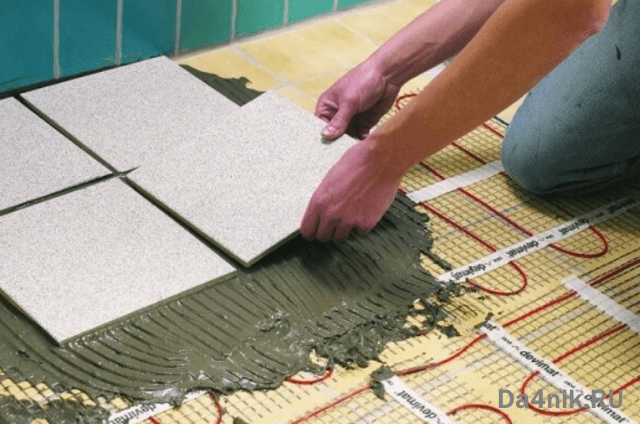

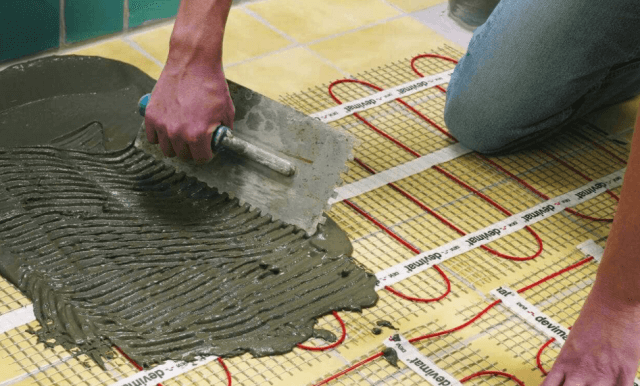

  4. Готовят для тонкой стяжки под плитку раствор. Слой стяжки – 8~10 мм. Когда раствор хорошо высохнет, на него клеят плитку обычным способом.

Включают тёплый пол только после окончательного высыхания плиточного клея и стяжки. Лучше всего через 4 недели после монтажа.

Плёночный пол довольно нежный и нуждается в бережном обращении при проведении установочных работ. Обувь лучше надеть при работе с мягкими подошвами.

После присоединения к ленте пола зажимных клемм, проверяют с помощью тестера электрическое сопротивление на отсутствие обрывов на каждом куске. Потом проверяют отсутствие обрывов, когда все куски будут соединены в единую цепь.

Перед укладкой цементной стяжки ещё раз тестируют целостность цепи. Все неполадки устраняют сейчас, чтобы потом не понадобилось отбивать плитку.

Если нет необходимого опыта для подключения термореле и температурного датчика, то лучше эту работу доверить электрику. И пусть одновременно проверит всю систему «тёплого пола» на изоляцию, короткие замыкания и отсутствие обрывов

Выводы

Укладка электрического тёплого пола под плитку

Процесс монтажа, тестирования и ввода в эксплуатацию тёплого электрического пола – это довольно трудоёмкий и длительный процесс. Хоть он очень сложный, его можно самостоятельно выполнить, если у вас имеются навыки в строительных работах и начальные знания в электротехнике. Главное всё делать в соответствие с разработанной схемой и имеющейся инструкцией.

↑ Смотрите видео: монтаж электрического тёплого пола
