Как правильно армировать ленточный фундамент своими руками

49
0

Как правильно армировать ленточный фундамент своими руками

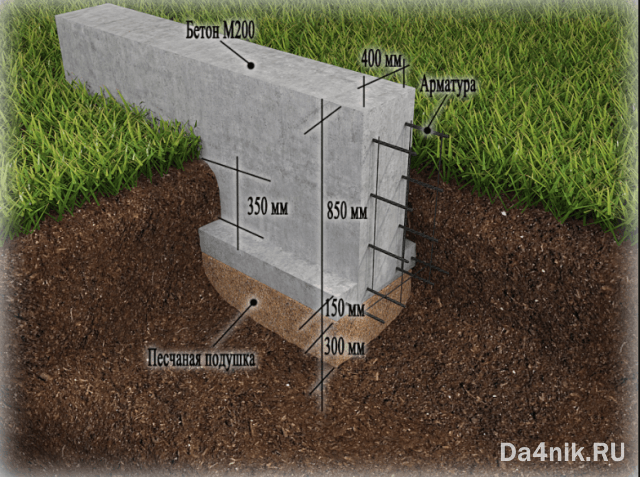

Чтобы построить дом в один-два этажа, гараж, баню или хозяйственную постройку, возводится ленточный фундамент. Это основание при частном строительстве является наиболее распространённым.У ленточного фундамента нестандартная конструкция: длина основания раз в 10 больше ширины и глубины.

Из-за такой геометрии практически вся нагрузка здания распределяется вдоль ленты. Сам бетон не в состоянии компенсировать нагрузки: недостаточно прочности бетона на изгиб. Для придания фундаменту повышенной прочности применяют не просто бетонный раствор. Используют бетон с расположенными внутри стержнями из стали, стальной арматуры. Процесс закладки прутьев называют армированием ленточного основания.

Как правильно армировать ленточный фундамент своими руками

Как выполнить армирование ленточного фундамента своими руками – об этом наша статья.

Строительные работы, в том числе и армирование, нормируются СНиПами.

 Армирование – СНИП 52-01-2003, в разделе «Бетонные и железобетонные конструкции». Согласно требованиям, от площади поперечного сечения основания нужно не меньше 0,1% арматуры.

↑ Что нужно для обустройства каркаса из арматуры

От того, насколько правильно будет собрана конструкция, зависит долговечность, прочность и надёжность постройки.

Любой остов ленточного основания состоит из таких арматурных элементов:

  • вертикально и горизонтально расположенные прутья;
  • поперечные;
  • вязальная проволока;
  • хомуты.

Правильно выполненный каркас повышает несущую способность постройки. Арматурный остов также препятствует деформационным силам действовать извне.

Для продольного монтажа арматуры есть две установленные схемы:

  1. В четыре стержня.
  2. В шесть стержней.

Когда ширина основы для фундамента больше 50 см, то армирование выполняют по второй схеме. На это влияют требования, по которым надо стержни располагать рядом с дистанцией 40 см друг от друга.

Продольная арматура, устанавливаемая сбоку, должна от бетонных стенок отойти на расстояние 5-7 см.

Это позволяет сохранить защитный слой бетонного раствора на каркасе.

Для строительства основания любой высоты используется два армапояса:

  • верхний.
  • нижний.

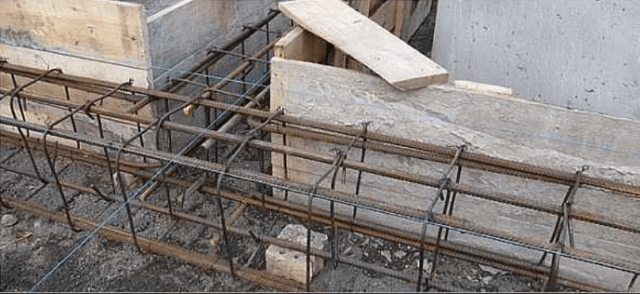

Чтобы правильно выполнить углы и Т-образные примыкания, используют хомуты в виде «П» и «Г» элементов.

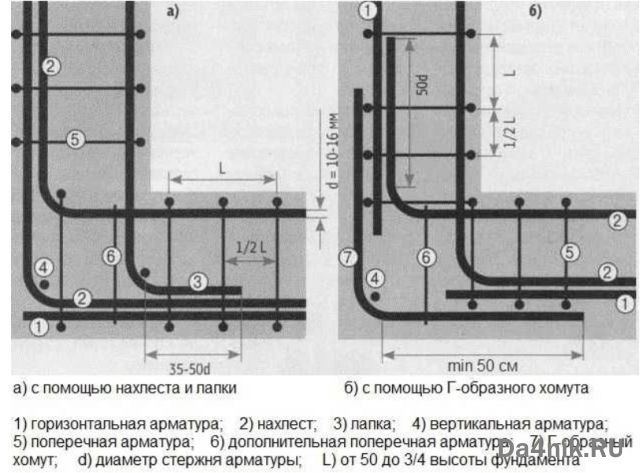

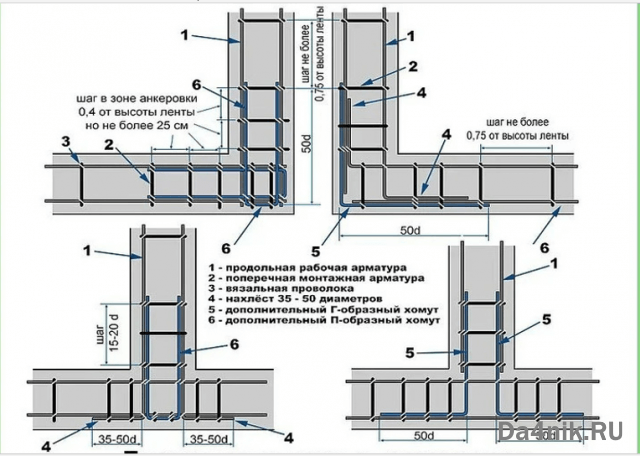

Ниже изображена схема армирования ленточного основания, где используются «П» и «Г» элементы:

Как правильно армировать ленточный фундамент своими руками

Элементы, которые сгибаются, должны продолжать основные продольные стержни и «накладываться» на прутья на 60-70 см. В угловых местах шаг арматуры вычисляют по формуле: 0,75 х H (высота фундамента).

↑ Как выбрать арматуру?

Выбор арматуры – это важный момент при возведении фундамента. Рассмотрим основные:

  1. Если армируется основание для дома в один-два этажа, или для возведения лёгких сооружений, то используется арматура толщиной от 10 до 24 мм. Прутья с большим диаметром выйдут очень дорого, а высокая прочность материала используется не всегда. Если арматура диаметром до 10 мм, то она может нагрузку не выдержать.
  2. Оптимально запастись рифлёной арматурой. Такие прутья обеспечат лучшую сцепку с бетоном, они гарантируют его надёжность и высокую прочность. Гладкие прутья стоят дешевле, но у них низкая адгезия, поэтому их не используют для продольного армирования, а только для поперечных соединений, где нагрузка намного меньше.
  3. Если грунт на всей площади основания однородный, то используют арматуру диаметром 10-14 мм. Когда грунт неоднородный, то нагрузка на фундамент растёт и нужны прутья сечением 16-24 мм.

При самостоятельном расчёте и выборе необходимого сечения арматуры для армопояса ленточного основания легко ошибиться. В будущем ошибка способна привести и к разрушению постройки.

Совет! Проект армирования основания лучше заказать у проектировщика, а уже вязать каркас по чертежу своими силами.

В последние годы на строительном рынке продаётся стеклопластиковая арматура. Производители уверяют, что у неё в разы лучше прочностные характеристики и долгий срок эксплуатации.

Но многие проектировщики не рекомендуют стеклопластиковые прутья при возведении фундамента под дом. По нормам для армирования используется железобетон.

Характеристики железобетона известны, просчитаны, проверены годами. Под него разработаны определённые профили арматуры, способствующие соединению бетонного раствора и металла в единый монолит.

Как бетон провзаимодействует со стеклопластиком, прочно ли такая арматура сцепится с бетонной смесью, успешно ли этот тандем станет сопротивляться нагрузкам — пока не изучено. Хотите провести эксперимент — применяйте для армирования стекловолокно. Если нет — используйте железную арматуру.

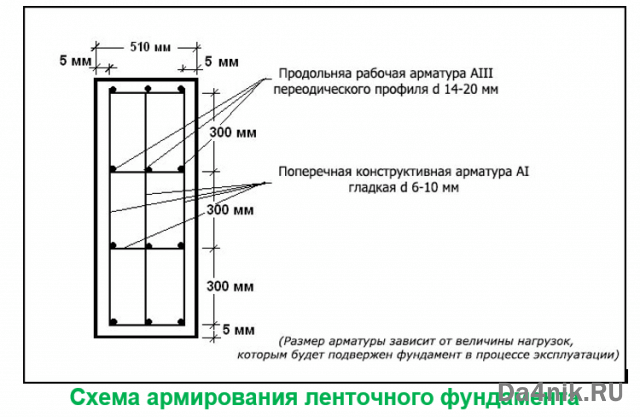

↑ Сколько требуется арматуры?

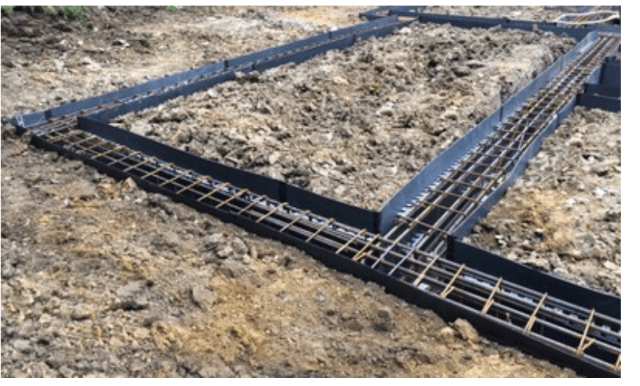

Узнать, сколько понадобится арматуры надо до похода в строительный магазин. А для этого выбирают одну из схем армирования: в 4 или в 6 прутьев.

Как правильно армировать ленточный фундамент своими руками

Если возводится небольшой дом, баня либо гараж, то используют такую конфигурацию каркаса:

  • два пояса: нижний и верхний;
  • в каждом поясе по 3-4 прутка арматуры;
  • дистанция между прутьями – 10 см с учётом расстояния от стержней до края будущего основания (оно должно быть не меньше 5 см);
  • армопояса соединяются хомутами либо кусками арматуры с шагом 5-30 см с учётом участка армирования.

Эта схема – оптимальный вариант. Зная параметры будущего строения, можно выполнить соответствующие расчеты.

↑ Шаг установки прутьев

Для любого здания у шага установки арматуры есть формулы и методики. Но для небольших построек поступают с учётом стандартных рекомендаций: интервал между горизонтальными прутьями не должен быть более 40 см.

Чтобы стальные прутки не подвергались коррозии, они должны располагаться в толще бетонного раствора. Минимальный отступ от края — 5 см.

Рассчитывая дистанцию между стержнями, учитывают, что она и по вертикали, и по горизонтали от размеров ленты меньше на 10 см. Если используется ширина основания в 45 см, то между двумя ветками расстояние будет 35 см: 45 – 10 = 35, что соответствует норме (менее 40 см).

Если ленточный фундамент 80×30 см, то продольная арматура должна располагаться на дистанции друг от друга в 20 см: 30 — 10 = 20. Для фундаментов, которые 80 см и выше, потребуется два армопояса, и один пояс от другого располагают на высоте 70 см: 80 — 10 = 70.

В СНиПе имеются нормы и для установки перемычек.

Между вертикальными и горизонтальными перевязками шаг по стандарту должен быть не больше 30 см.

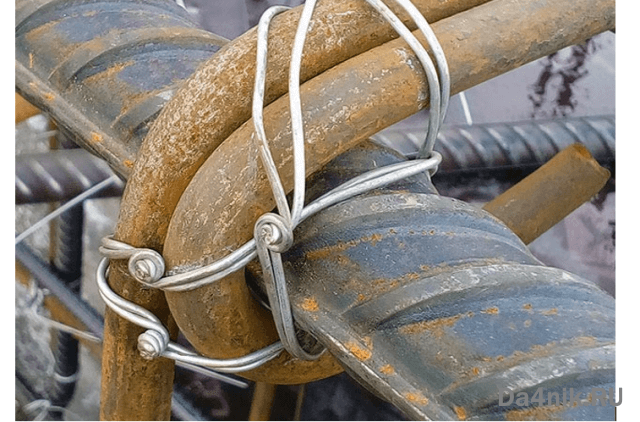

↑ Чем связывать арматуру?

Согласно требованиям армирования ленточного основания для связки арматуры нельзя применять сварку в местах соединения. Во-первых, на этих участках стержни теряют в 2 раза свою прочность. Во-вторых, после сварки появляется коррозия. А она может за несколько лет разъесть арматуру, снизив долговечность и надёжность фундамента.

Поэтому соединяют прутья только вязкой. Да, это долго и сложно! Особенно для новичка и без соответствующих инструментов.

Как правильно армировать ленточный фундамент своими руками

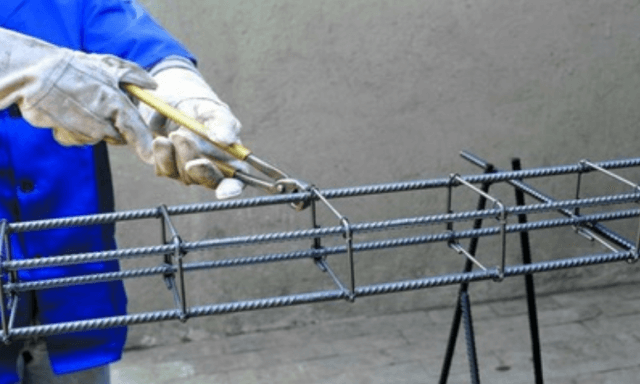

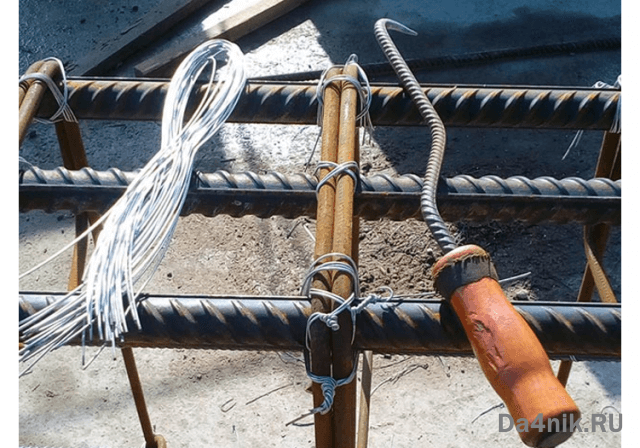

Вяжут арматуру при помощи вязального крючка, он специально предназначен для вязки проволоки. Если опыт имеется, то за одну минуту можно связать до 15 узлов при условии подготовленной и нарезанной проволоки.

Купить такой крючок можно недорого в любом строительном магазине. Минус один – крючком работать долго. Придётся узлов сделать от одной тысячи, всё зависит от размеров постройки.

Как правильно армировать ленточный фундамент своими руками

Можно армировать фундамент и быстрее, купив или взяв в аренду вязальный пистолет. Работа идет быстрее в 2-3 раза. Выгодно взять на один-два дня в аренду, так как стоимость не китайского инструмента от 50 тысяч рублей.

Вязальным пистолетом армировать легче, и по времени можно завершить работу за два дня.

ЧИТАТЬ ТАКЖЕ:  Монтаж твердотопливных котлов отопления

 Работа вручную растягивается на 7 дней и больше.

↑ Правила при изготовлении каркаса

Прочность каркаса влияет на срок эксплуатации фундамента. И от каркаса зависит, выдержит основание нагрузку дома полвека и больше или начнёт трескаться будущей весной от сезонных подвижек уровня грунта. Поэтому перед армированием изучают чертежи каркасов.

Как правильно армировать ленточный фундамент своими руками

Несколько правил при армировании ленточного фундамента:

  1. Интервал от точки вязки до края стержня (напуск) должен быть от 5 см.

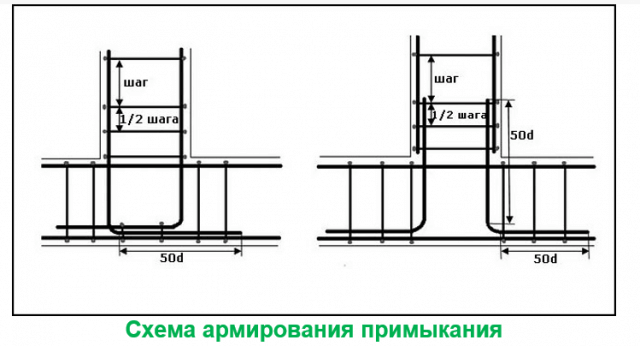

  2. Прутья, идущие перпендикулярно на угловых соединениях, обязательно между собой соединяются – нельзя применять два отдельных блока, которые не зафиксированы между собой. Хорошее решение – углы, выполненные из загнутых стержней. Данная схема армирования основания самая надежная. Но, чтобы загнуть углы, должно быть специальное оборудование, когда используется арматура сечением от 14 мм. Если толщина стержней до 14 мм, то можно согнуть прут углом и самостоятельно.
  3. Соединять прутья с помощью проволоки надо плотно. Если применяется вязальный крючок, то проволока затягивается до упора. Между основной арматурой и хомутом не должно быть свободного места. Когда хомут от касания начинает двигаться, дополнительно делают завязку проволокой.
  4. При армировании перехлест соответствует 40 диаметрам прута. Между соседними стыковочными стержнями, между нижним и верхним слоем должна быть разбежка, соответствующая проекту.
  5. В опалубке каркас устанавливают ровно. Согласно чертежу, учитывают защитный слой бетонного раствора для арматуры. Минимальный защитный слой соответствует сечению стержня.

    Как правильно армировать ленточный фундамент своими руками

Все элементы для армирования основания гнутся на холодную. Ни в коем случае арматура не нагревается, иначе это приводит к утрате её прочности.

Как правильно армировать ленточный фундамент своими руками

Простые правила надо соблюдать. Их невыполнение может привести к тому, что технология и армирования, и возведения фундамента нарушится, значительно снизив в будущем срок службы.

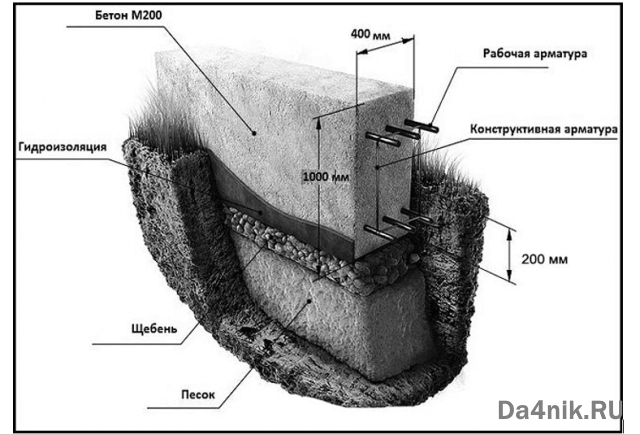

↑ Земляные и подготовительные работы

Преимуществом возведения ленточного фундамента застройщики считают сравнительно небольшой объём земляных работ. Под дом на 60-70 м2 два-три человека, работая один день с мини-перерывами, без проблем выкопают траншею подходящих параметров на нормальном грунте. Когда траншея под фундамент будет готова, приступают к её обустройству.

Первый и важный этап – это изготовление песочной подушки на дне котлована.

Благодаря песчаному слою снизится негативное действие грунтовых вод на основание.

И ещё нагрузка от самого фундамента и всего строения распределится по грунту максимально равномерно.

Для обустройства подушки используют разный материал. Но обычно применяется песок, средней или мелкой фракции щебень, или вместе послойно песок и щебень.

Важно, чтобы слой подушки был не меньше 15-20 см.

Часть экспертов советует вместо песочной обустраивать бетонную подушку. Конечно, такая подушка обойдётся дороже. Дороговизна цемента и необходимость армировать фундамент повышают и стоимость, и время самого строительства.

Но ведь постройка возводится не на один год. В результате затрат и работ у вас будет надежная основа для фундамента, которая гарантирует, что он прослужит десятилетия.

Как правильно армировать ленточный фундамент своими руками

Если работы проводятся на слабых, пучинистых землях, или в планах строительство большого кирпичного дома, а обустроить монолитное основание по каким-то причинам нельзя, то используют в таком случае ленточный фундамент с подошвой.

Уширение (его называют ещё стакан) позволит значительно снизить нагрузку на почву. Уширение фундамента нужно армировать. На пучинистых почвах арматура способна регулярно выдерживать большие нагрузки на изгиб и растяжение. Поэтому на таких грунтах важно основанию обеспечивать достаточную прочность.

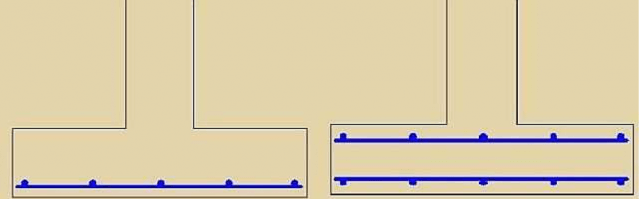

Чтобы подошва не развалилась от давления, её армируют. На рисунке, представленному ниже, видно два варианта расположения продольной арматуры: в один и два пояса. Если почвы сложные, со склонностью к зимнему пучению, обычно укладывают два пояса. Когда грунт нормальный, среднепучнистый, то достаточно одного пояса.

Как правильно армировать ленточный фундамент своими руками

Прутья арматуры, уложенные в длину, являются рабочими. Располагают их друг от друга на дистанции 20-30 см. Соединяют прутья коротко отрезанными прутками.

Если используется неширокая подошва, то поперечные прутья — конструктивные, не принимают участие в распределении нагрузки. Тогда их выполняют сечением 6-8 мм и загибают на концах для охвата крайних прутьев. Привязка к другим стержням проводится вязальной проволокой.

Если подошва выполнена по гибкой схеме (широкая), поперечные стержни в подошве тоже рабочие.

 Арматура сопротивляется схлопыванию грунта. Поэтому в гибкой схеме подошвы применяют ребристую арматуру с таким же сечением и того же класса, что и продольные прутья.

Конечно, если использовать фундамент с подошвой, то увеличится объём земляных работ. И понадобится приобрести стержни арматуры для армирования подошвы. Но если проигнорировать армирование подошвы ленточного фундамента, особенно на неблагоприятных грунтах, это может привести к разрушению всей конструкции.

Как правильно армировать ленточный фундамент своими руками

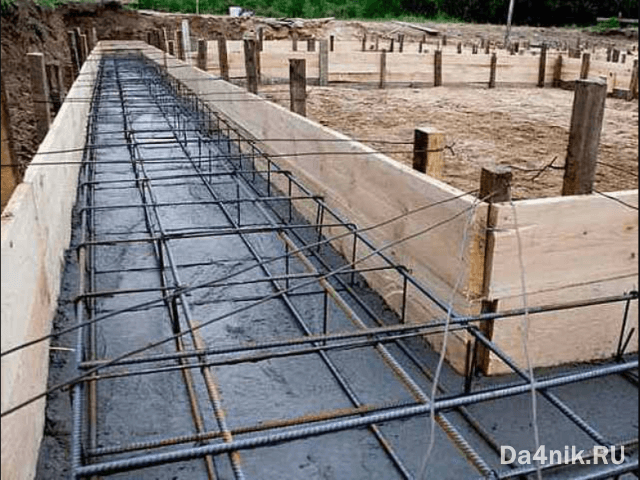

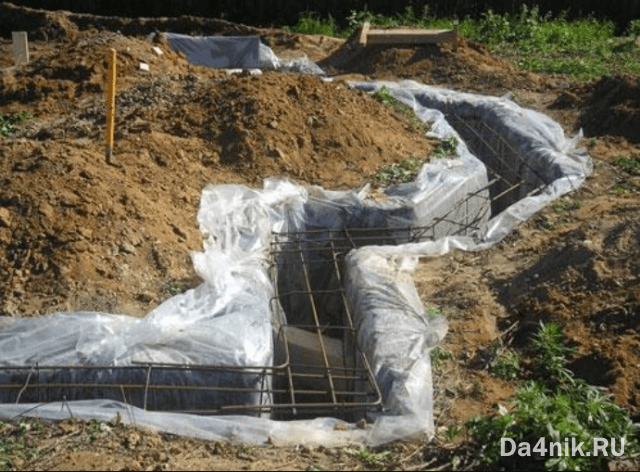

Когда подушка готова, устанавливают опалубку. Выбирая ширину опалубки, надо учитывать, что готовое основание должно быть на 10-15 см шире по сравнению с внешними несущими стенами.

Следующий шаг – укладка гидроизоляции.

Чаще всего строители применяют рубероид. А это довольно дорогой гидроизолятор.

 Причём его большой вес процесс укладки бетона затрудняет.

Альтернатива – использование строительного полиэтилена. Конечно, материал не столь прочен, как рубероид, но понадобится он всего лишь на несколько дней. До того момента, пока не схватится бетонный раствор, а цементное молочко не уйдёт в песочную подушку.

Как правильно армировать ленточный фундамент своими руками

Из этих соображений подойдёт дешёвый полиэтилен. Его укладывают сверху опалубки. В тех местах, где есть соединения, делают побольше нахлёст – не менее 10-15 см – и проклеивают широким строительным скотчем. После застывания бетона плёнку убирают.

↑ Установка арматурного каркаса, заливка бетоном

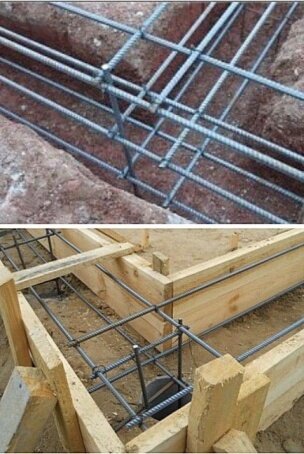

Лучше всего собирать арматурный каркас в подготовленной траншее – так можно намного прочнее зафиксировать отрезки. Но когда выполняется армирование заглубленного ленточного основания либо траншея слишком узкая, чтобы выполнять работы именно в ней, то каркас собирают снаружи над котлованом. А уже собранную конструкцию целиком или по частям аккуратно переносят и опускают на место.

При работе непосредственно в котловане порядок действий такой:

  1. Первыми выкладывают продольные стержни нижнего пояса. Арматуру приподнимают на 5 сантиметров от краёв бетона. Оптимально применить для укладки специальные ножки. Только строители всегда пользуются вместо ножек кусками кирпичей. От стенок опалубки стержни тоже отступают на 5 см.
  2. Поперечные куски либо сформованные вне котлована контура, фиксируются на требуемой дистанции вязальной проволокой при помощи вязального пистолета или крючка.
  3. Дальше два варианта. Если в котлован опускались прямоугольные контура, то к ним привязывается верхний армопояс.
  4. Когда монтируется каркас в траншее, то к нижнему поясу подвязываются вертикальные стойки и поперечные перемычки. А уже после привязки всех арматурных кусков привязывают второй армопояс продольной арматуры.

    Как правильно армировать ленточный фундамент своими руками

Последним и ответственным этапам становится заливка бетоном фундамента.

Лучше применять для раствора бетон марки М200 и выше. Эти марки бетона высокопрочные, способны выдерживать значительные нагрузки, имеют достаточные показатели морозостойкости.

Заливку бетона надо провести за один приём. Так не будет расслоения и разделения бетонного раствора. Сегодня многие или покупают готовый бетон, или арендуют бетономешалку.

После того, как в опалубку залили бетон, выжидают 4 недели. За эти дни бетон приобретёт достаточную прочность и можно продолжить строительные работы.

Как правильно армировать ленточный фундамент своими руками

Чтобы армировать ленточное основание своими руками, не надо обладать особыми навыками или приобретать дорогое оборудование. Достаточно знать теорию армирования фундамента. А опыт приобретётся в процессе работы.
