Монтаж системы отопления из полипропиленовых труб

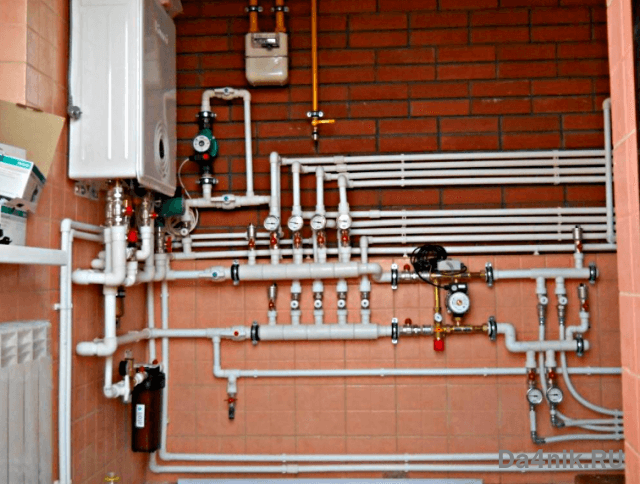

Полипропиленовые трубы для применения их в отоплении частного дома популярны благодаря качеству материала и доступной цене. Низкая теплопроводность полимера хорошо держит температуру теплоносителя. Простая технология монтажа труб позволяет быстро собрать отопление и самостоятельно. Рассмотрим в статье как своими руками установить отопление в частном доме.

При устройстве отопительной системы в частном доме на замену тяжеловесным трубам из чугуна, железа приходят полимерные изделия, в частности, из полипропилена.

Маркируются полипропиленовые трубы отечественного производства аббревиатурой «ПП», а импортные изделия «РN».

В статье будут разобраны существующие виды труб, использующиеся в монтаже систем отопления. Кроме того, в ней можно найти популярные схемы подключения регистров отопления.

Монтаж системы отопления из полипропиленовых труб

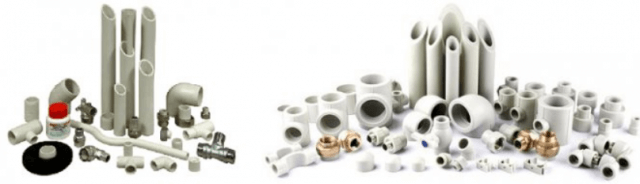

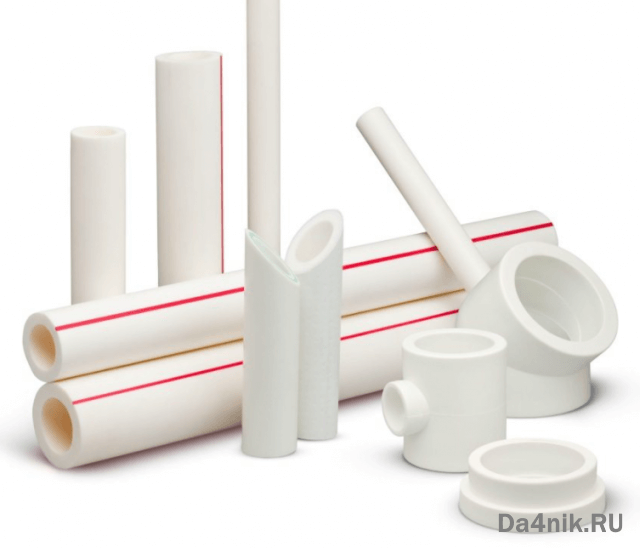

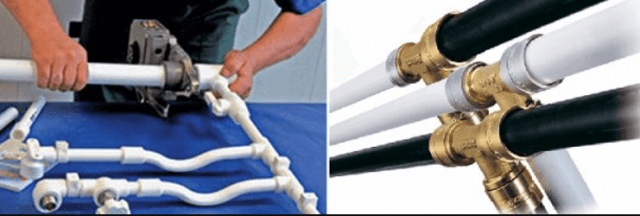

↑ Полипропиленовые трубы и фитинги

Теплоноситель в водяном контуре отопления сильно нагревается, в результате чего полипропиленовые трубы сильно удлиняются. Поэтому из простого полипропилена трубы для отопления делать нельзя, для этого используют специальный армированный полипропилен. Его армируют стекловолокном или алюминием.

Монтаж системы отопления из полипропиленовых труб

За счет полипропиленовых труб горячая вода самотёком или с помощью электронасоса транспортируется от котла отопления к батареям, после чего поступает обратно. В процессе проектирования контура отопления нужно уделить внимание:

  • Диаметру труб. Чем он больше, тем меньше у труб гидродинамическое сопротивление, поэтому теплоноситель можно транспортировать на большие расстояния.
  • Материалу изготовления. Для сборки «тёплого пола» подойдут трубы из сшитого полиэтилена, для обвязки батарейного контура отопления можно использовать усиленные стекловолокном изделия, для обвязки котла необходимо использовать более устойчивую к высоким температурам трубу PPS. Обвязывать твердотопливный котел нужно металлическими трубами.
  • Протяжённости прямых участков. Полипропилен имеет один значительный минус — линейное расширение. В процессе нагрева участки трубопровода из него удлиняются, поэтому не нужно их жёстко крепить к стенам и полу на протяжённых ровных участках. Также надо предусмотреть в нужных местах специальные компенсационные петли.

Полипропилен используется практически во всех системах отопления. Он подходит для обустройства контура отопления с регистрами и для установки системы тёплого пола.

Полипропилен не подходит для систем с температурой нагрева теплоносителя более 95°C и с рабочим давлением больше 10 атм.

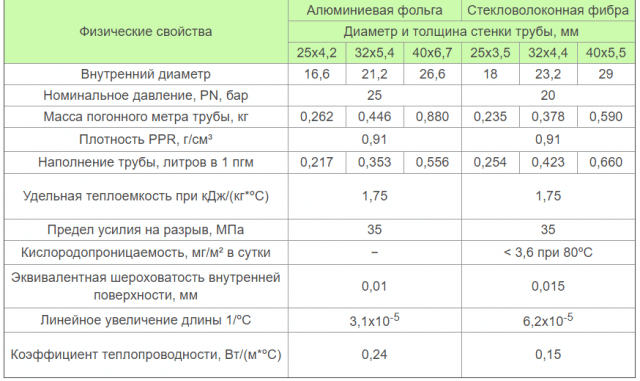

Технические характеристики армированных полипропиленовых труб:

Монтаж системы отопления из полипропиленовых труб

↑ Провисание полипропиленовых трубопроводов

В результате температурных деформаций в пластиковых трубах создаются сильные напряжения, которые приводят к их провисанию, тресканию и утечке из системы теплоносителя.

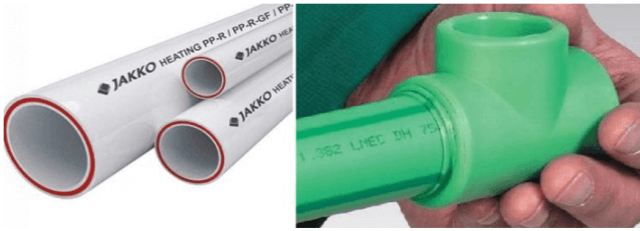

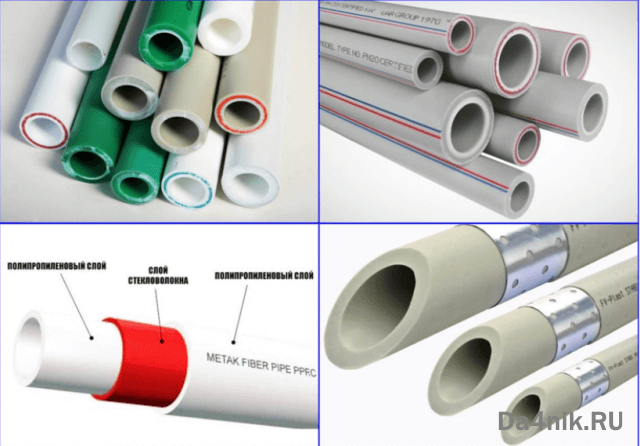

Полипропиленовые трубы для отопления усиливают за счёт введения в их стенки алюминиевого слоя, который может располагаться:

  • внутри трубы (сплошной слой);
  • возле поверхности (сплошной слой);
  • рядом с поверхностью (перфорированный слой).

Собирается контур отопления из полипропиленовых труб за счёт приваривания к ним фитингов специальным электрическим паяльником. Однако требуется учесть, что контур такого отопления будет неразборным. Конец трубы сверху и фитинг внутри нагревают электрическим паяльником, после чего торец трубы запускается в фитинг на требуемую глубину и жёстко фиксируется руками на 4-20 сек, чтобы материал хорошо спаялся и стык получился прочным и герметичным.

Армирующий алюминиевый слой срезается на трубах в местах сварки с фитингом. Если он расположен возле поверхности, то его срезают зачистной муфтой, если внутри, то он срезается торцевателем.

 За счёт этого удается качественно выполнить соединение.

Перед сборкой полипропиленового контура отопления, требуется хорошо изучить советы профессионалов и произвести несколько пробных паек!

↑ Поэтапная сборка контура отопления из ПП труб

Монтаж системы отопления из полипропиленовых труб

Разберем подробно сборку полипропиленового контура отопления в соответствие со всеми нормами и правилами. Перед началом монтажа требуется внимательно осмотреть все устанавливаемые элементы. Трубы и фитинги должны быть чистыми и без повреждений.

Специалисты советуют использовать детали одного бренда.

В помещении должно быть не меньше + 5°С.

Стыкуют между собой пластиковые элементы контура отопления 3-мя видами сварки:

  1. Полифузная.
  2. Электромуфтовая.
  3. Стыковая.

В процессе сборки домашнего контура отопления также используют фитинги с резьбой, которые позволяют устанавливать запорную арматуру из металла.

На пластиковых трубах не нарезают резьбу для соединения. Их сваривают с фитингами специальным электрическим паяльником.

Монтаж системы отопления из полипропиленовых труб

↑ Особенности монтажа

Пластиковые трубы для отопления подгоняются по длине с помощью трубореза или специальных ножниц. Благодаря этому инструменту получается ровный и чистый рез, что позволяет надёжно соединять трубы с фитингами.

Если требуется сделать переход с пластиковой трубы на металлическую, то на неё устанавливается специальный переходник с запрессованной латунной втулкой с резьбой.

 Затягивают этот переходник специальным ленточным ключом, если на нём нет профиля под обычный ключ.

Полипропиленовые трубы традиционно сваривают с фитингами аппаратом полифузной сварки. В комплектацию данного электрооборудования входит набор насадок разных диаметров, которые позволяют паять трубы и фитинги необходимого сечения.

Перед сваркой на паяльник устанавливают насадки требуемого размера.

После чего на паяльнике выбирают оптимальную температуру нагрева в пределах 250-270°С. Затем ожидают, когда устройство нагреется. О достижении рабочей температуры говорят погасшие индикаторы нагрева.

Некоторые аппараты комплектуются контактным термометром, позволяющим определять температуру нагрева с точностью до 1°С.

Монтаж системы отопления из полипропиленовых труб

↑ Технология сварки полипропиленовых труб

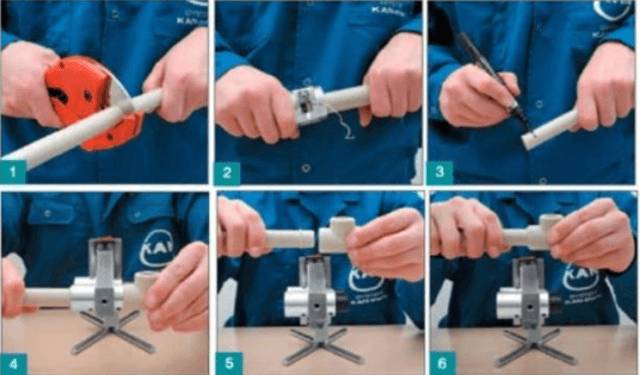

Она заключается в таких действиях:

  1. Замеряется и отрезается необходимый кусок трубы.
  2. Острым ножом на свариваемом торце делается фаска под угол 30-40°.
  3. Маркером отмечается глубина запуска торца трубы в фитинг.
  4. На всех свариваемых элементах оставляются осевые метки, чтобы они не смещались.
  5. Специальным приспособлением срезается с торца трубы алюминиевый слой (верхний или средний) для её сваривания с фитингом.
  6. Обезжириваются свариваемые участки специальным средством.

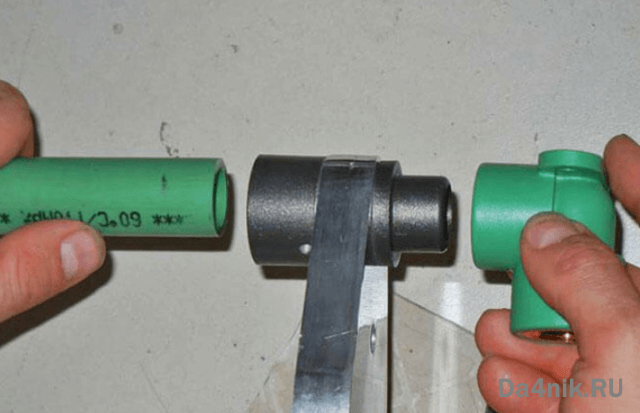

  7. Паяльником нагреваются торцы свариваемых элементов.

Первым на насадку надевается фитинг, потому что у него толще стенки.

Фитинг должен плотно садиться на насадку. Если он свободно ходит на насадке, то его требуется отбраковать.

Затем в другую насадку требуется вставить зачищенный от алюминиевого слоя торец трубы. Он тоже должен плотно входить в отверстие насадки.

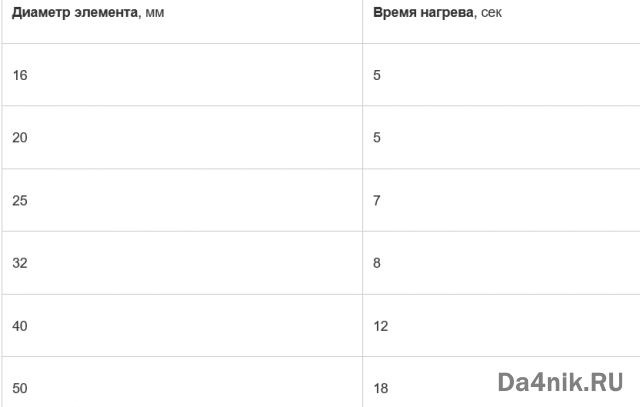

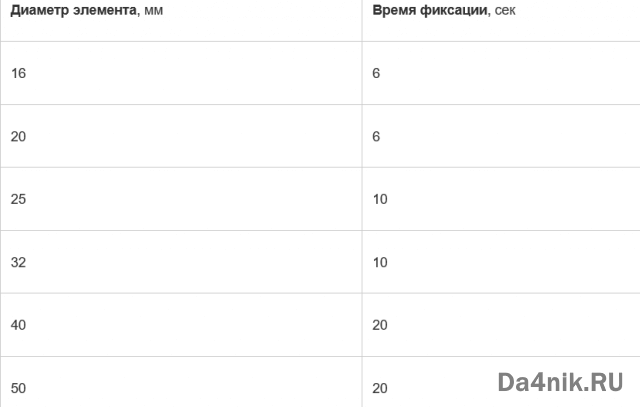

Оба свариваемых элемента нагревают паяльником указанное в нижней таблице время:

Монтаж системы отопления из полипропиленовых труб

Монтаж системы отопления из полипропиленовых труб

По истечении этого времени нагретые детали снимают с паяльника, после чего равномерно запускают трубу в фитинг на требуемую глубину, отмеченную ранее маркером.

Её не вставляют до полного упора, потому что должен получиться внутренний зазор примерно 1 мм между торцами соединяемых элементов.

В ходе сварки полипропиленовых элементов необходимо исключить осевое смещение.

После запуска трубы в фитинг необходимо зафиксировать руками соединение не менее чем на 20 сек. За это время расплавленный пластик остынет, в результате чего получится надежное соединение.

Для набора полной прочности спаянный узел требуется выдержать без какой-либо нагрузки не менее 1 часа. По такой технологии собирают весь контур отопления, при этом сначала собирают небольшие участки, после чего объединяют их в более крупные, а затем соединяют в общую сеть.

Монтаж системы отопления из полипропиленовых труб

↑ Учёт линейного расширения (сжатия)

Перепады комнатной температуры и теплоносителя приводят к линейному расширению и сжатию полипропилена. Это нужно учитывать в ходе сборки контура отопления из ПП труб. Если возможное удлинение трубы отопления полностью не удастся компенсировать, то эксплуатационный срок собранной системы будет меньше.

Компенсируется удлинение пластиковых труб за счёт гибкости самого материала.

 Требуется только грамотно проложить трубопровод. Это позволит ему свободно двигаться в процессе нагрева и остывания, поэтому он будет меньше разрушаться и дольше эксплуатироваться.

Как выполнить монтаж такого контура отопления? Довольно просто. В ходе монтажа труб нужно устанавливать специальные компенсаторы, и крепёжные неподвижные хомуты и U – образные хомуты-клипсы, позволяющие пластиковым трубам свободно двигаться.

Монтаж системы отопления из полипропиленовых труб

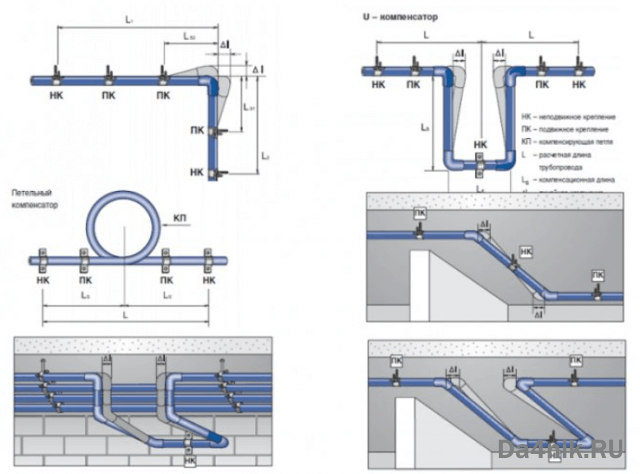

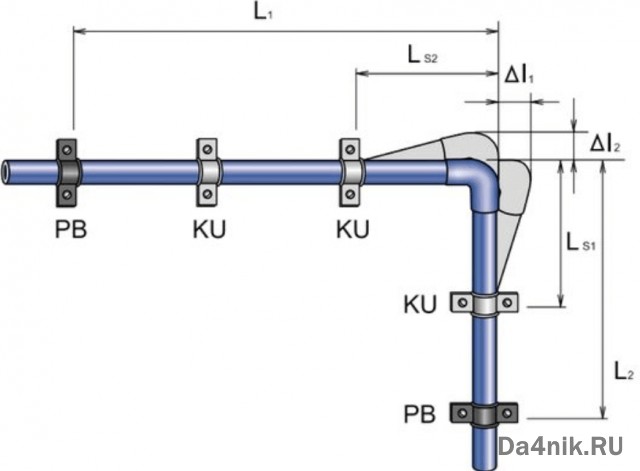

С помощью верхней схемы можно ознакомиться с примером компенсации расширения пластиковой трубы, достигаемой за счёт установки в нужных местах подвижных (ПК) и неподвижных (НК) кронштейнов.

Компенсировать линейное расширение трубы можно также за счёт её предварительного напряжения.

 Данная технология монтажа позволяет уменьшить удлинение нагретой пластиковой трубы. Предварительное напряжение должно быть направлено в противоположную сторону линейному расширению.

↑ Особенности монтажа пропиленового контура отопления

Укладывается полипропиленовый контур отопления в соответствии с ГОСТами 21.602-79 и 21.602-2003, в которых указан минимальный уклон трубы в сторону самой нижней точки системы — не менее 0,5%.

Причем в этой точке нужно обязательно установить дренажный кран для слива теплоносителя из системы при возникновении аварий.

Благодаря этому удастся минимизировать ущерб, который может возникнуть в результате утечки теплоносителя из системы и оперативно устранить неисправность.

Для этого также разделяют контур отопления на небольшие участки запорными кранами. Эти вентили перед установкой требуется проверять на целостность и работоспособность.

Монтаж системы отопления из полипропиленовых труб

При монтаже стояков необходимо особое внимание уделять неподвижным опорам и формированию оптимальной схемы компенсации удлинения нагретой трубы.

Компенсируется линейное расширение стояка с помощью:

  1. Установки подвижных опор.
  2. Размещению на нём компенсационных петель.

В системах отопления частных домов для этого в основном используют подвижные опоры. Неподвижные опоры размещают под и над тройником или в местах муфтового соединения. Благодаря подобному способу фиксации удаётся предотвратить проседание стояка.

Наружные участки сети требуется хорошо утеплять с помощью качественных теплоизоляционных материалов.

Исключением являются участки трубопровода, расположенные в отапливаемых помещениях, которые тоже в некоторой степени должны отдавать тепло.

Утеплять пластиковые трубы желательно пенополиуретановой изоляцией.

Монтаж системы отопления из полипропиленовых труб

↑ Достоинства и недостатки труб из полипропилена

Отопительная система, которая будет выполнена из полипропиленовых труб, представлена такими достоинствами:

  1. Доступная стоимость и высокое качество.
  2. Практически гладкая поверхность внутри полипропиленовой трубы пропускает теплоноситель с потерями давления, соответствующие минимальному значению.
  3. Отопление, выполненное специалистами, отличается высокой надежностью.
  4. Трубы из полипропилена стойкие к гидроударам и к коррозии.
  5. У отопления хорошая ремонтопригодность.
  6. Отопительная система имеет высокую тепло- и звукоизоляцию.
  7. Трубам присуща большая упругость, которая обеспечивает устойчивость к примерзанию (замерзанию) воды в системе.
  8. Материал для отопления отличается экологичностью.
  9. Рабочее давление до 10 атм.
  10. По трубам можно транспортировать воду с температурой до 95 °С.
  11. Срок эксплуатации труб из полипропилена составляет больше 50 лет.
  12. Трубы можно проложить в стенах и полах, тем самым скрыть из виду.
  13. Простота монтажа позволяет легко и быстро выполнить установку системы отопления дома самостоятельно.

Так как идеальных материалов нет, отметим недостатки полипропиленовых труб:

  1. Трубы способны расширяться в длину, у них высокий показатель линейного расширения.
  2. Так как солнце негативно влияет на структуру полимера, то трубы нужно защищать от солнечных лучей.
  3. Если температура нагрева повышается до 175 °С, полипропилен начинает плавиться.

Если полипропиленовые трубы были приобретены у непроверенного производителя, то это может привести к проблемам в работе отопительной системы. Использование низкосортного сырья, нарушение технологии изготовления труб могут привести к снижению всех показателей.

Монтаж системы отопления из полипропиленовых труб

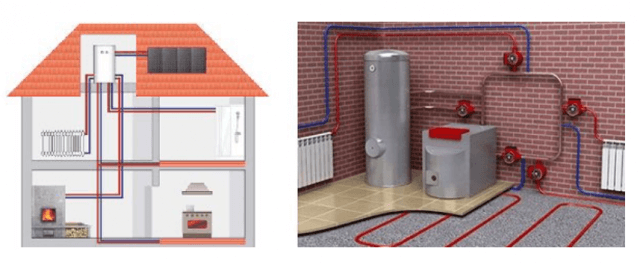

↑ Схемы систем отопления

Многоквартирные дома в большинстве случаев отапливают с помощью зависимой схемы, которая работает за счёт центральной теплосети. Частные дома, в основном, отапливаются за счёт газового одноконтурного или двухконтурного котла или твердотопливного агрегата, которые необходимо правильно обвязать.

Независимая схема организации отопления предполагает не только прокладку труб, монтаж котла, радиаторов и правильное их подключение, но и обустройство в доме качественной вентиляции.

Монтаж системы отопления из полипропиленовых труб

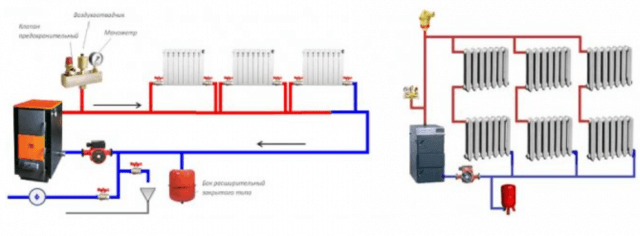

Самым экономным и эффективным вариантом сегодня считается комбинирование электрического и твердотопливного котла. В связи со спецификой работы данного отопительного оборудования необходимо предпринять следующие меры безопасности:

  1. Из-за выделения большого объёма тепла в процессе сжигания дров обвязывать твердотопливное отопительное оборудование нужно металлическими трубами с переходом на пластиковый трубопровод с помощью специальных муфт.
  2. Для стабильной работы электрокотла отопления требуется позаботится о качестве электроснабжения.
  3. Схема обвязки твердотопливного котла должна обязательно предусматривать установку расширительного бачка и группы безопасности.

В зависимости от герметичности контур отопления может быть открытого либо закрытого типа. Первый предусматривает размещение на чердаке дома открытой ёмкости для расширяющегося теплоносителя, второй – наличие рядом с котлом закрытого герметичного бака с мембраной.

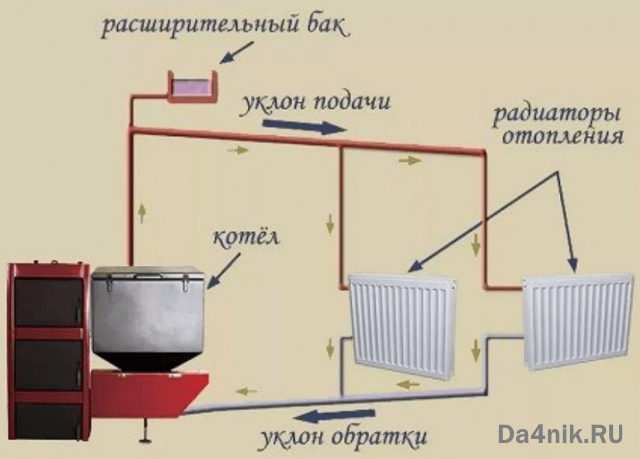

Открытый контур работает за счёт естественного движения воды. Она течёт самотёком за счёт уклона трубопровода и давления, образуемого в результате её нагрева и расширения. В схеме закрытого типа теплоноситель циркулирует по контору отопления за счёт электрического насоса.

Несмотря на экономию электроэнергии в процессе эксплуатации системы без насоса, на её монтаж уходит больше денег, потому что требуется установить изделия большого диаметра.

Схемы монтажа контура отопления с электронасосом на практике более экономичные и эстетичные, потому что лучше регулируются и позволяют добиться большего КПД.

Системы закрытого типа с электронасосом работают более стабильно, по сравнению с самотечными. В них постоянно одинаковое давление и нормальная циркуляция, поэтому дом будет более равномерно протапливаться.

ЧИТАТЬ ТАКЖЕ:  Беседки с мангалом, барбекю, печью

Монтаж системы отопления из полипропиленовых труб

Открытые схемы считаются оптимальным выбором для небольших по площади домов, расположенных в районах, где часто возникают перебои с электроснабжением. От правильного выбора системы отопления на этапе проектирования зависит её эффективность и качество жизни семьи в доме.

Схемы прокладки труб отопления бывают: однотрубными, коллекторными и двухтрубными. Поэтому стоит рассмотреть подробно каждую из них, чтобы понять, какая лучше подходит для вашего конкретного случая.

↑ Однотрубная схема

Это самый дешёвый вариант разводки контура отопления. Вода в такой системе последовательно заполняет все батареи. Причем по мере её охлаждения каждый последующий регистр отопления греется меньше, поэтому тепло распределяется по дому не равномерно. В контурах закрытого типа, в которых теплоноситель циркулирует за счёт электрического насоса, этот минус практически незаметен.

Монтаж системы отопления из полипропиленовых труб

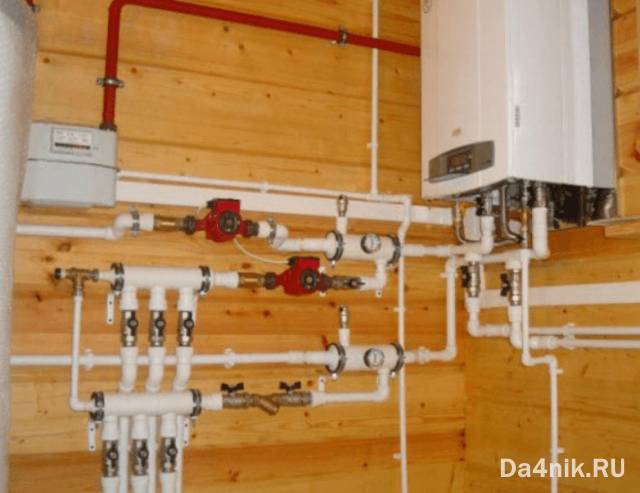

↑ Обвязка котла

По способу монтажа котлы отопления бывают напольными и настенными. Подключаются они немного по-разному. Общая для всех котлов схема обвязки включает:

  • котел;
  • батарею;
  • запорные краны;
  • гайки для фиксации котла;
  • фильтрующие элементы;
  • термоголовки для батарей;
  • тройники и уголки;
  • краны Маевского;
  • различные клапаны;
  • контрольно-измерительные приборы;
  • электронасос;
  • распределители;
  • крепежные элементы.

Для обвязки настенных моделей используют только закрытую схему, потому что они полностью автономные. Напольные агрегаты нельзя устанавливать выше разводки, потому что они не сбрасывают воздух. В итоге в трубах и батареях будут появляться воздушные пробки. Настенные модели практически все оснащаются воздухоотводчиками, которые позволяют им сбрасывать воздух.

Монтаж системы отопления из полипропиленовых труб

При обвязке газового котла пластиковыми трубами требуется свести к минимуму количество стыков. Основной недостаток твердотопливных агрегатов — нет возможности регулировать подачу тепла. После отключения электричества насос отключается, в результате давление на выходе из котла поднимается, поэтому система может выйти из строя.

На этот случай предусматривают аварийные схемы. Одной из которых является монтаж автоматического байпаса. В процессе работы насоса горячая вода проходит через него. После отключения электронасоса, теплоноситель поступает в байпас. Для схем из пропилена с принудительной циркуляцией, целесообразность использования насоса и его рабочие характеристики необходимо определять с помощью гидротехнического расчета.

↑ Однотрубная схема закрытого типа

Как видно из практики, иногда теплоноситель полностью остывает ещё до поступления в последние регистры отопления, поэтому самые дальние от котла комнаты практически не отапливаются.

Если вам нужна система, позволяющая нормально отапливать все комнаты дома, то от однотрубной схемы придётся отказаться. Они подходят только для маленьких домов, при этом сначала по этой схеме необходимо подключать жилые комнаты, а затем технические помещения. Это связано с постепенным охлаждением теплоносителя.

Монтаж системы отопления из полипропиленовых труб

↑ Какие трубы лучше устанавливать

Практически все пластиковые трубы подходят для ХВС, а вот для ГВС подходят не все, так как они сильно удлиняются в результате нагрева.

Для подачи в дом питьевой воды можно использовать только изделия с соответствующим сертификатом соответствия.

 Для ГВС предназначены трубы 1-го и 2-го класса, рассчитанные на теплоноситель, нагретый до 79°С. Систему отопления с батареями и тёплый пол необходимо делать с помощью армированных изделий, в структуре которых предусмотрен антидиффузионный слой (ограждает теплоноситель от насыщения кислородом, который в небольших количествах проникает через структуру полипропилена).

Монтаж системы отопления из полипропиленовых труб

Все эти трубы обозначаются определённой маркировкой.

Необходимо учесть, что полимерные изделия нельзя напрямую подключать к твердотопливным котлам. Минимум 1,5 м подачи и обратки должны быть из медных или металлических труб.

Для определения диаметра требуется произвести самостоятельно гидравлический расчёт системы, но для домов площадью до 250 м² его не обязательно делать.

Диаметр зависит от общей мощности регистров отопления, при этом нужно учесть, что разные участки трубопровода обслуживают только часть системы, поэтому подача часто меньше диаметра соединений и обратки.

Для балансировки системы требуется тоже выполнить гидравлический расчёт, позволяющий точно определить диаметр и длину всех участков, а также место установки радиаторных клапанов и электронасоса.

Расчет позволяет узнать:

  • расход теплоносителя всего контура отопления в кг/с;
  • потери напора в контуре;
  • потери напора от котла (насоса) до каждого регистра.

Потери напора равняются произведению удельных потерь на трение в трубе и длины участка. Данные по трению можно найти в справочниках производителя.

Также необходимо учесть местное сопротивление на фитингах, арматуре и оборудовании. Коэффициент указывает производитель для каждого элемента.

Для расчёта коэффициент умножается на плотность и скоростью в квадрате, делённую на 2.

Затем складываются сопротивления каждого участков, после чего полученная цифра сравнивается с контрольным показателем.

Монтаж системы отопления из полипропиленовых труб

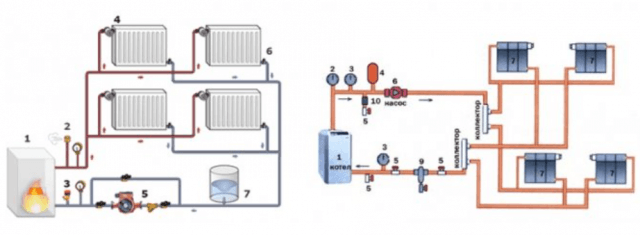

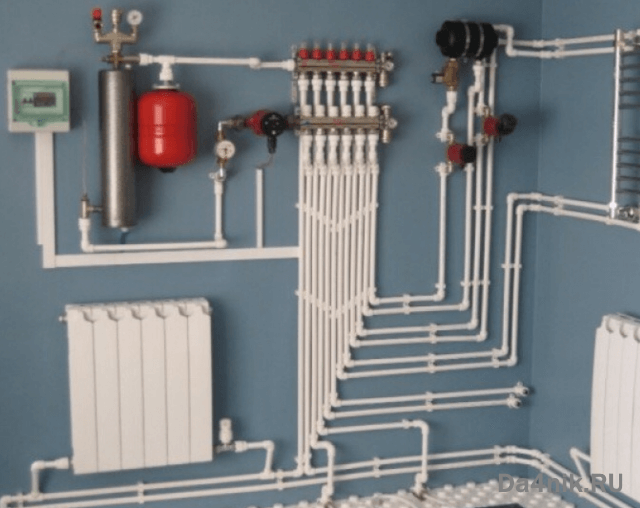

↑ Коллекторная схема

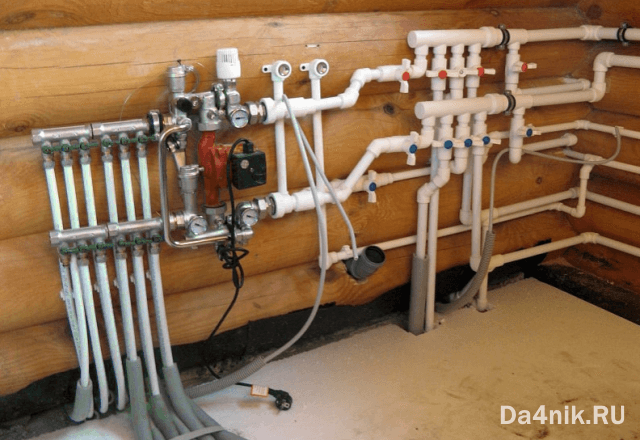

Эта схема подключения самая сложная и затратная, но зато она позволяет максимально равномерно распределить тепло по всему дому, более удобно эксплуатировать систему и делает её более стабильной. На выходе из котла или на каждом ответвлении от стояка ставится коллекторная гребёнка, к которой подключаются отдельные ветки и батареи.

Наиболее востребована данная схема подключения в больших частных домах со сложными по конфигурации контурами. С её помощью удается регулировать температуру и давление во всех ветках и в каждом регистре.

Если вы планируете использовать комбинированную схему, проще говоря сочетать обычные регистры с тёплыми полами, то коллекторный способ разводки теплоносителя для вас будет идеальным решением.

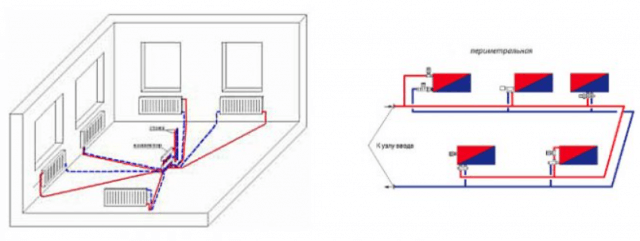

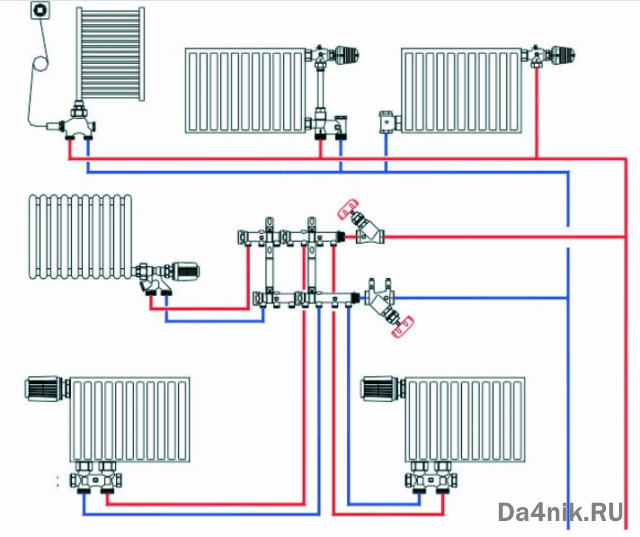

Он предусматривает параллельное подключение всех батарей к подающей трубе и обратке. В итоге определённый радиатор нагревается до необходимой температуры независимо от остальных.

Кроме того, при возникновении аварии можно быстро перекрыть подачу теплоносителя на одну или несколько батарей и устранить неисправность, причем сама система будет нормально обогревать другие комнаты.

С помощью двухтрубной схемы удается прятать трубы в полу, что делает их практически незаметными.

Чаще всего её используют в частных домах.

Монтаж системы отопления из полипропиленовых труб

↑ Самостоятельный монтаж

В частном секторе отопление чаще монтируют своим силами. Для этого сначала разрабатывают проект, покупают требуемые материалы, отопительное оборудование и инструменты.

↑ Разработка проекта

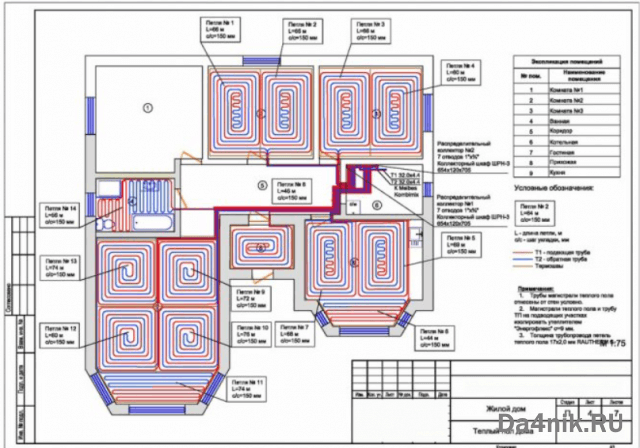

Проект – это генплан и руководство к действию. Он позволяет заранее определить, какие материалы и в каком объёме необходимы для сборки и монтажа отопления.

В ходе разработки проекта требуется учесть:

  • тип и количество труб, а также коллекторов;
  • материал изготовления стен и полов;
  • необходимое количество электронасосов и фильтров;
  • число точек водоразбора;
  • вместимость всей системы и расширительного бачка;
  • обустройство нижней точки системы;
  • места расположения всех узлов контура и расстояние между ними.

Чтобы точно рассчитать все размеры, понадобится общий чертеж дома.

Монтаж системы отопления из полипропиленовых труб

↑ Требуемые для монтажа инструменты и материалы

В соответствии с разработанным проектом рассчитывают количество требуемых для монтажа отопления материалов.

Основными являются:

  • пластиковые тубы;
  • фитинги;
  • запорная арматура;
  • регистры;
  • расширительный бачок;
  • крепежные элементы;
  • электрический насос.

Кроме того, нужны крепежи (хомуты, кронштейны и т.д.) и отделочные материалы (грунтовки, шпатлёвки, краски, строительные растворы и т.д.).

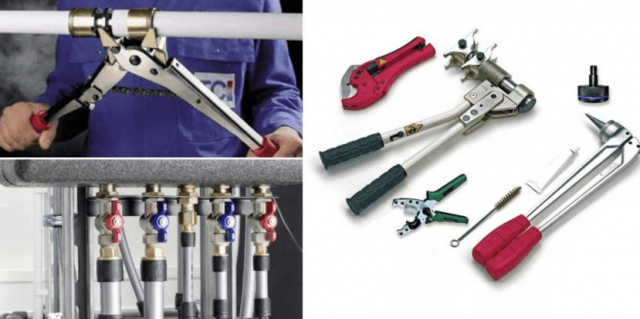

Потребуются также следующие инструменты:

  • перфоратор и электродрель;
  • болгарка;
  • рулетка и уровень;
  • молоток;
  • шуруповерт;
  • паяльник для сварки пластиковых труб с набором насадок.

Для соединения фитингов, батарей и других элементов системы нужны разводные ключи.

Монтаж системы отопления из полипропиленовых труб

↑ Монтаж полипропиленовых труб

Трубопровод – это одна из главных частей отопительной системы, поэтому он должен быть обязательно указан в проекте с точными размерами, рабочими параметрами и т.д.

Поэтапный процесс монтажа:

  1. Нанесение разметки на стены и пол.
  2. Установка монтажных креплений: кронштейнов, хомутов и желобов.
  3. Резка полипропиленовых труб и поэтапная сварка участков.
  4. Подключение запорной арматуры.
  5. Монтаж регистров отопления.
  6. Подключение батарей к трубам из полипропилена.
  7. Подсоединение котла отопления.
  8. Заполнение системы теплоносителем.
  9. Проверка работы системы.
  10. Запуск контура отопления в работу.

    Монтаж системы отопления из полипропиленовых труб

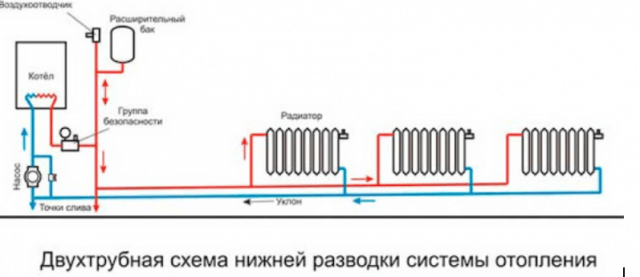

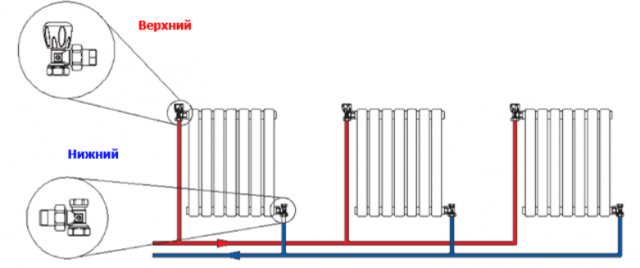

↑  Двухтрубная схема с нижней разводкой

В частном доме можно использовать горизонтальную и вертикальную разводку труб. Последняя используется в многоэтажных домах (2 этажа и больше). В частности, она актуальная для коттеджей.

Горячая вода движется по стоякам с 1-го этажа на следующие. Допустимо подключение с помощью нижней разводки и верхней в зависимости от расположения подающей трубы относительно регистров.

Отопление в двухэтажном доме может также организовываться за счёт горизонтальной разводки, когда от одного стояка по периметру каждого этажа здания разводятся горизонтально идущие ветки. Систему отопления в одноэтажном доме делают только горизонтальной

Монтаж системы отопления из полипропиленовых труб

.

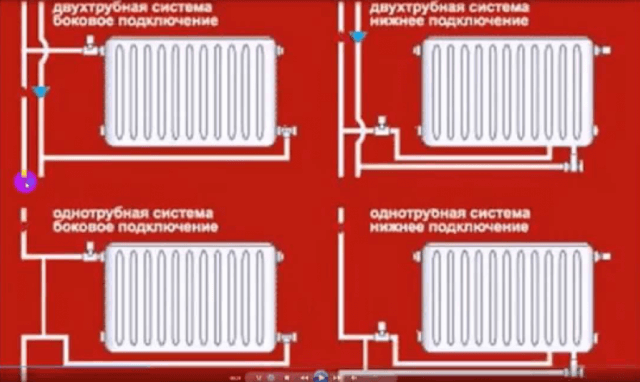

↑ Схемы подвода теплоносителя

Главной проблемой в работе батареи является неравномерная теплоотдача. Горячая вода менее плотная, поэтому поднимается вверх радиатора, так как вытесняется более плотной холодной.

Подводят теплоноситель к регистрам разными способами. Поэтому стоит подробно разобрать самые распространенные:

  • нижняя подводка;
  • верхняя;
  • диагональная;
  • боковая.

С виду подключение полипропиленовых труб соответствует названию способа подводки: при нижней подводке они подсоединяются к регистру снизу, при верхней — сверху и т.д.

Правда вода протекает в самом регистре иначе.

Для направления движения горячего теплоносителя по необходимому маршруту в них предусмотрены разные перемычки.

Каждый способ подсоединения также предусматривает использование определённых конструкционных решений для всего контура отопления. Иногда требуется ставить расширительный бачок, в некоторых случаях — электронасос для нормального движения теплоносителя, в определённых случаях – устанавливать и то, и другое. В зависимости от вертикальной или горизонтальной разводки, техническое помещение необходимо размещать над или под отапливаемой комнатой.

Монтаж системы отопления из полипропиленовых труб

↑ Верхняя подводка

В радиаторе отопления предусмотрен верхний и нижний горизонтально идущий коллектор, а также вертикальные каналы, соединяющие между собой эти два коллектора.

При подсоединении труб верхняя часть регистра греется сильнее нижней.

Для предотвращения этого, перед последним ребром устанавливают перемычку. За счет этого теплоноситель проходит сначала по всем секциям, только после этого попадает в обратку.

 Проще говоря, установленная перемычка увеличивает теплоотдачу.

Если перемычки нет в регистре, то используют диагональную подводку: подающая труба подсоединяется к вверху батареи, а обратка — к низу.

↑ Нижняя подводка

Это способ подводки является самым простым. Котёл отопления размещают на цокольном этаже или в подвале дома, от него труба подачи идёт вверх к расширительному баку, от которого обустраивают разгонный или стартовый участок трубы. Он должен быть расположен выше первой батареи на 1,5 м и более. Подающая труба подсоединяется к низу регистра, а с другой стороны, к нему подсоединяется обратка. Так последовательно подсоединяют остальные батареи к системе.

Если система будет функционировать за счет естественной циркуляции, то полипропиленовые трубы необходимо прокладывать с уклоном.

 Последняя батарея в цепи должна быть выше котла не больше чем на 3 метра.

Оптимальным решением считается установка электронасоса, а также байпасов и запорной арматуры на каждом регистре отопления.

Обязательно нужно учесть, что во время перебоев с электроснабжением насос не будет работать, поэтому теплоноситель должен циркулировать естественным образом.

 Соответственно, необходимо делать систему с уклоном.

Благодаря байпасам и запорным кранам можно будет отремонтировать или заменить вышедшую из строя батарею без отключения всего контура отопления. За счёт них вы сможете отключить любой проблемный участок.

Необходимо также установить на каждую батарею кран Маевского или воздухоотводчик для стравливания воздуха.

 Это требуется для нормальной работы системы и качественного отопления помещений.

Монтаж системы отопления из полипропиленовых труб

↑ Горизонтальная разводка

Горизонтальное подключение трубы к регистрам в новых частных домах является наиболее популярной. С ее помощью удается сделать дом очень теплым и более эстетичным.

Эта схема позволяет отключать отдельные батареи и ветки без ущерба для работы основного контура отопления и регулировать температуру во всех комнатах.

Горизонтальная схема подключения может быть однотрубной или двухтрубной. В зависимости от способа укладки труб бывает периметральной и лучевой.

↑ Периметральная схема

Эта схема предполагает монтаж труб вдоль стен по периметру этажа здания, допустима также скрытая прокладка в полу. Такой водяной контур отопления можно монтировать в процессе строительства дома или во время ремонта. Основной минус – большая длина трубопроводов и сложность слива теплоносителя из системы.

Лучевой способ подключения предполагает отдельное подсоединение каждой батареи к общему коллектору.

 Такая схема прокладки труб напоминает лучи солнца. С ее помощью удается настраивать работу каждого регистра, за счет чего в каждом помещении всегда будет оптимальная температура.

Монтаж системы отопления из полипропиленовых труб

Эту схему подключения в основном применяют во время строительства дома, так как трубы нужно укладывать на черновой пол и заливать стяжкой. К минусам нужно отнести сложность ремонта, так как при возникновении аварии крайне проблематично добраться до повреждённых труб.

При использовании такой схемы разводки больше расходуется труб, но это полностью компенсирует их небольшой диаметр.

Такая схема разводки сегодня используется в типовых коттеджах.

Выводы

Перед самостоятельным монтажом контура отопления из полипропиленовых труб, требуется тщательно изучить технологию сваривания простых и армированных пластиковых изделий, ознакомиться со всеми возможными схемами подключения батарей, а также рассчитать требуемые тепловые нагрузки, начертить общий план и отдельные чертежи всех участков.

Желательно перед монтажом посоветоваться с профессионалами в данной сфере и согласовать с ними свой проект отопительной системы.

Это позволит вам собственноручно обустроить в своём доме эффективную систему отопления, поэтому в нём всегда будет тепло и уютно.

У каждого человека своё понимание комфорта, но тепло необходимо абсолютно всем. Без больших капитальных и временных затрат теплом можно обеспечить дом, используя трубы из полипропилена. А осведомлённость в отопительной системе позволит принять верное решение.
